S1C88848 TECHNICAL MANUAL
EPSON
73
5 PERIPHERAL CIRCUITS AND THEIR OPERATION (Programmable Timer)
5.10 Programmable Timer
5.10.1 Configuration of programmable timer
The S1C88848 has four systems of 8-bit
programmable timers (timer 0 through timer 3) built-
in. Each timer consists of an 8-bit presettable down
counter and timers 0 and 1 or timers 2 and 3 can be
cascaded. Consequently, each pair of timers can be
used as 8-bit
× 2 channels or 16-bit × 1 channel of
programmable timer. They also have an event
counter function and a pulse width measurement
function using the K10 or K11 input port terminal.
Figure 5.10.1.1 shows the configuration of the
programmable timer.
Programmable setting of the transfer rate is possi-
ble, due to the fact that the programmable timer 1
underflow signal can be used as a synchronous
clock for the serial interface.
Furthermore, the halved underflow signals (TOUT)
of timers 0 and 1 can also be output externally from
the R27 output port terminal. The R26 output port
_________
terminal can also be used to output the TOUT
signal (TOUT inverted signal) by mask option.
Available when selected
by mask option
Reload data register
RLD00–RLD07
Data buffer
PTD00–PTD07
Input port
K10
PRUN0
FCSEL0
PLPOL0
Programmable timer 0
PSC00
PSC01
Reload
signal
8-bit down counter
Prescaler
Selector
CKSEL0
Timer 0 Run/Stop
EVIN0 (K10)
RLMD0
PSET0
Clock
controller
Reload
controller
EVCNT0
Event counter mode setting
Timer function setting
Pulse polarity setting
Prescaler
setting
Underflow
signal
Data buffer
PTD10–PTD17
MODE160
Programmable timer 1
PSC10
PSC11
Reload
signal
8-bit down counter
Prescaler
RLMD1
PSET1
Clock
controller
Reload
controller
8/16-bit mode
setting
Prescaler
setting
Underflow
signal
Data
bus
CHSEL
TOUT(R27)
Serial
interface
Selector
CKSEL1
Timer 1 Run/Stop
2,048 Hz
Divider
OSC3
oscillation
circuit
OSC1
oscillation
circuit
PRUN1
1/2
PTOUT
Selector
TOUT(R26)*
Output port
R27, R26
Reload data register
RLD10–RLD17
Reload data register
RLD20–RLD27
Data buffer
PTD20–PTD27
Input port
K11
PRUN2
FCSEL2
PLPOL2
Programmable timer 2
PSC20
PSC21
Reload
signal
8-bit down counter
Prescaler
Selector
CKSEL2
Timer 2 Run/Stop
EVIN2 (K11)
RLMD2
PSET2
Clock
controller
Reload
controller
EVCNT2
Event counter mode setting
Timer function setting
Pulse polarity setting
Prescaler
setting
Underflow
signal
Underflow
signal
Data buffer
PTD30–PTD37
MODE162
Programmable timer 3
PSC30
PSC31
Reload
signal
8-bit down counter
Prescaler
RLMD3
PSET3
Clock
controller
Reload
controller
8/16-bit mode
setting
Prescaler
setting
Interrupt
request
Selector
CKSEL3
Timer 3 Run/Stop
2,048 Hz
Interrupt
control
circuit
fOSC3
fOSC1
fOSC3
fOSC1
fOSC3
fOSC1
fOSC3
fOSC1
PRUN3
Reload data register
RLD30–RLD37

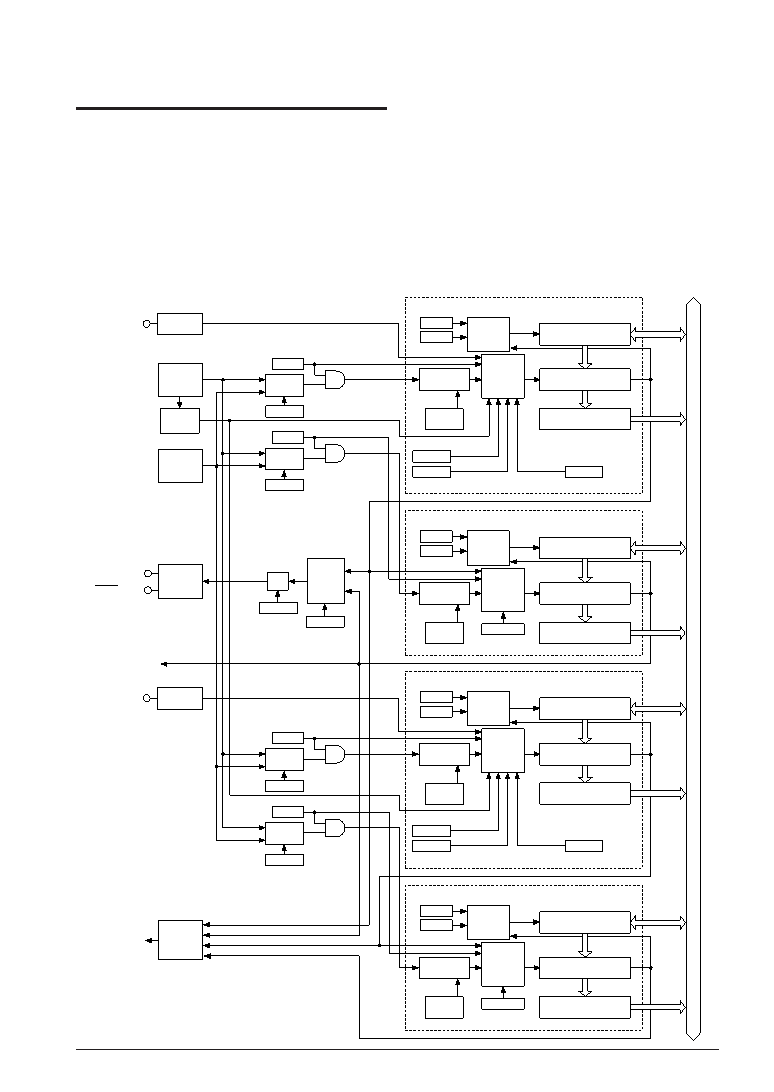

Fig. 5.10.1.1
Configuration of programmable timer
