TA1310N
2001-06-25
86

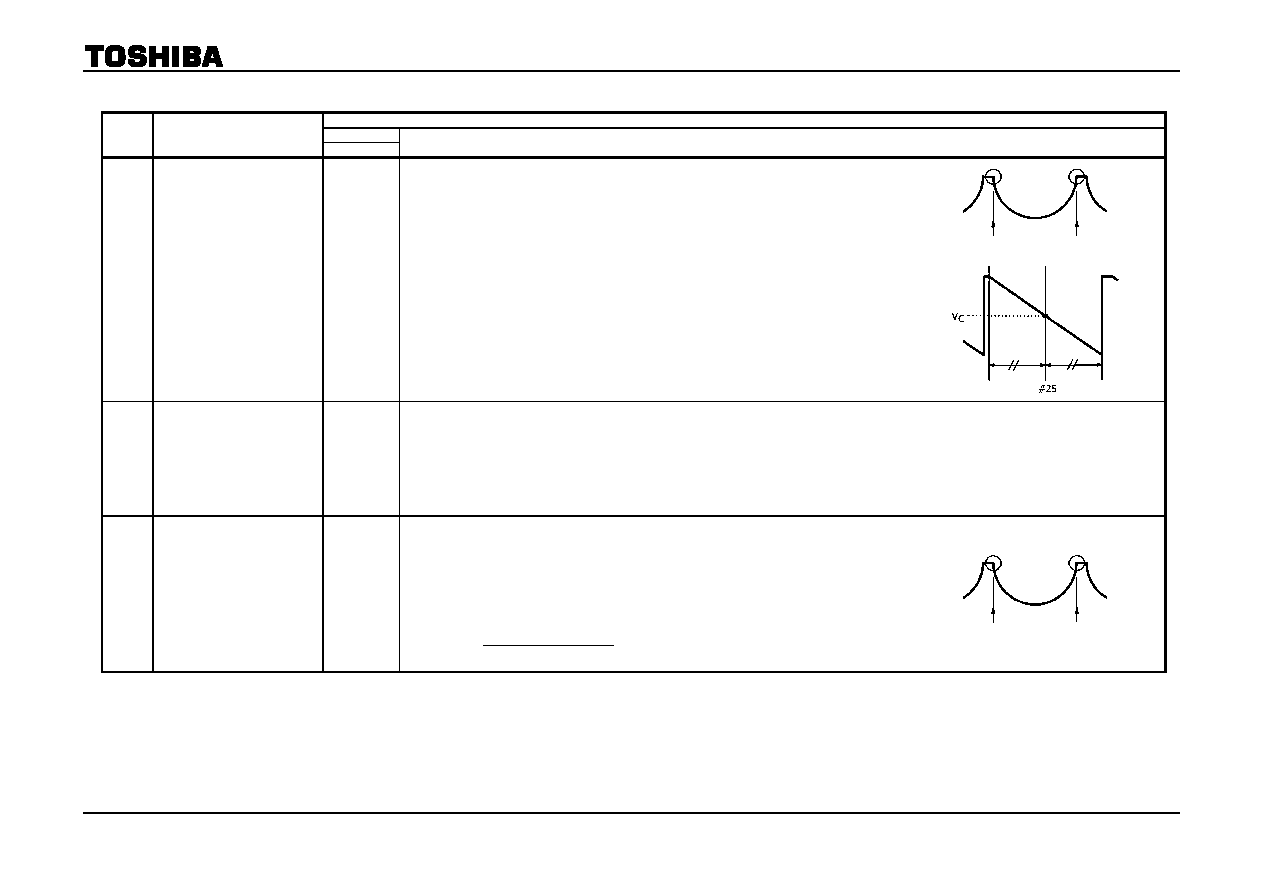

TEST CONDITIONS (DEF VCC = 9 V, Ta = 25 ± 3°C, BUS DATA = POWER-ON RESET)
SW MODE
NOTE
ITEM
SW28
MEASUREMENT METHOD
G10
Vertical NF Center
Voltage
A
Set the subaddress data (0E) to (F8). Change the subaddress (10)
D7~D4 so that the #22 parabola waveform is symmetrical.
Set the subaddress data (0E) to (00). Measure the center voltage VC of the #25 waveform.
G11
Vertical NF DC Change
A
Under the conditions in G10 above, set the subaddress (13) data to (80) and measure the vertical NF center voltage VC (80).
Next, set the subaddress (13) data to (00) and measure the vertical NF center voltageVC (00).
VDC = ±VC (00) VC (80) (V)
G12
Vertical Amplitude EHT
Correction
A
Set the subaddress (0E) data to (F8). Change the subaddress (10) D7~D4 so that the #22
parabola waveform is symmetrical.Set the subaddress (0E) data to (00).
Connect #28 to GND and measure the amplitude of the #25 waveform VEHT (0V).
Connect #28 to a 5-V power supply and measure the amplitude of the #25 waveform
VEHT (5 V).
(%)
100
5V
EHT
V
0V
EHT
V
5V
EHT
V
VEHT
×
)
(
)
(
)
(
=
