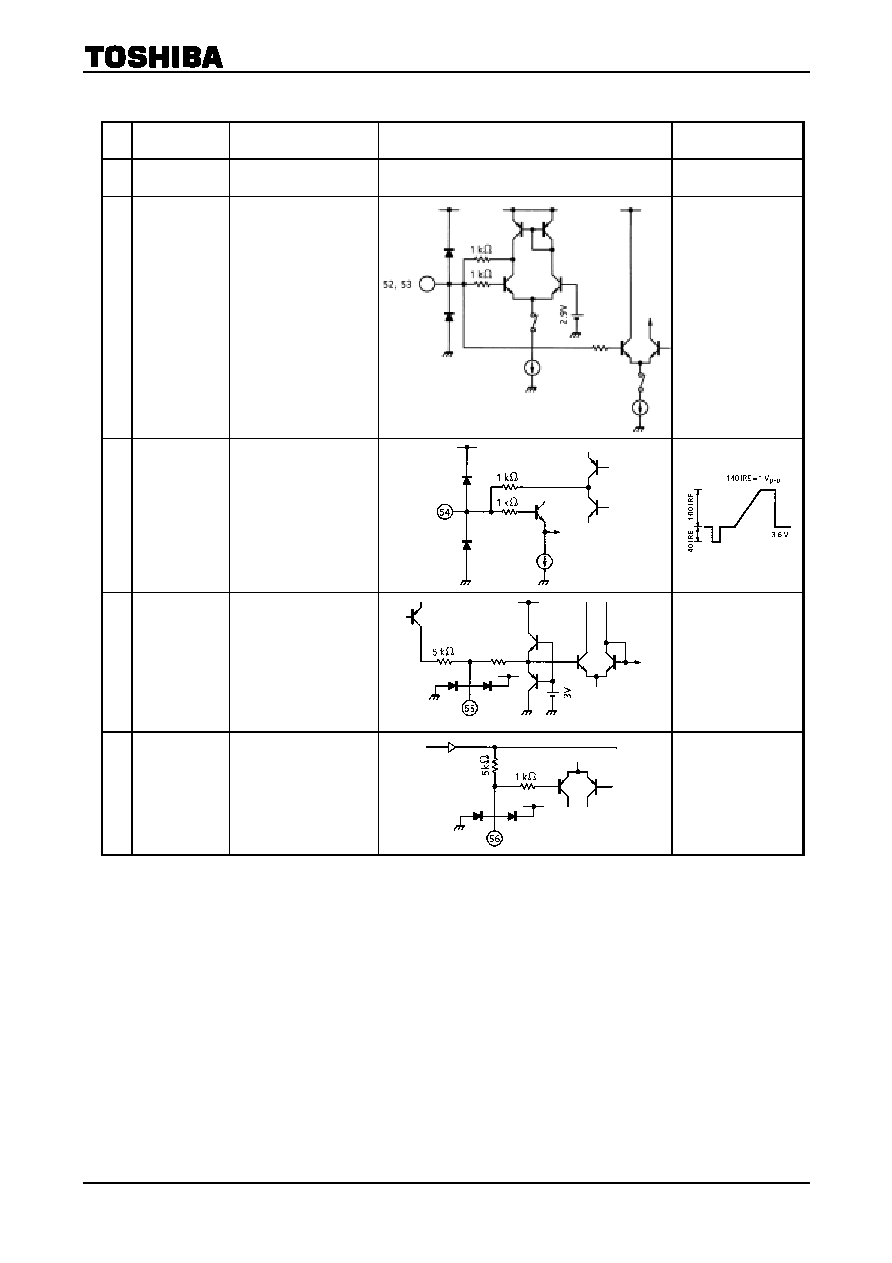

TA1310N
2001-06-25
12
PIN
No.
SYMBOL
FUNCTION
INTERFACE
I / O SIGNAL
51
VCC (5 V)
The terminal for VCC
supply 5 V.
―
52
53
R-Y IN
B-Y IN
The terminals for the R-Y
/ B-Y signal input.
Input signals clamped by
coupling capacitors.
(*) Even when not in use,
connect to GND with a
coupling capacitor.
54
Y IN
The terminal for the Y
signal input.
Input the Y signals
clamped by coupling
capacitors.
55
BLACK PEAK
DET
The terminal to be
connected the filter
controlling the black
stretching gain of the
black stretching circuit.
The black stretching gain
varies depending on the
voltage at this pin.
56
DC
RESTORATION
CORR.
The terminal to be
connected capacitor for
DC restoration correction
control.
Open this pin if not use
the DC restoration
correction.
