TA1310N
2001-06-25
4

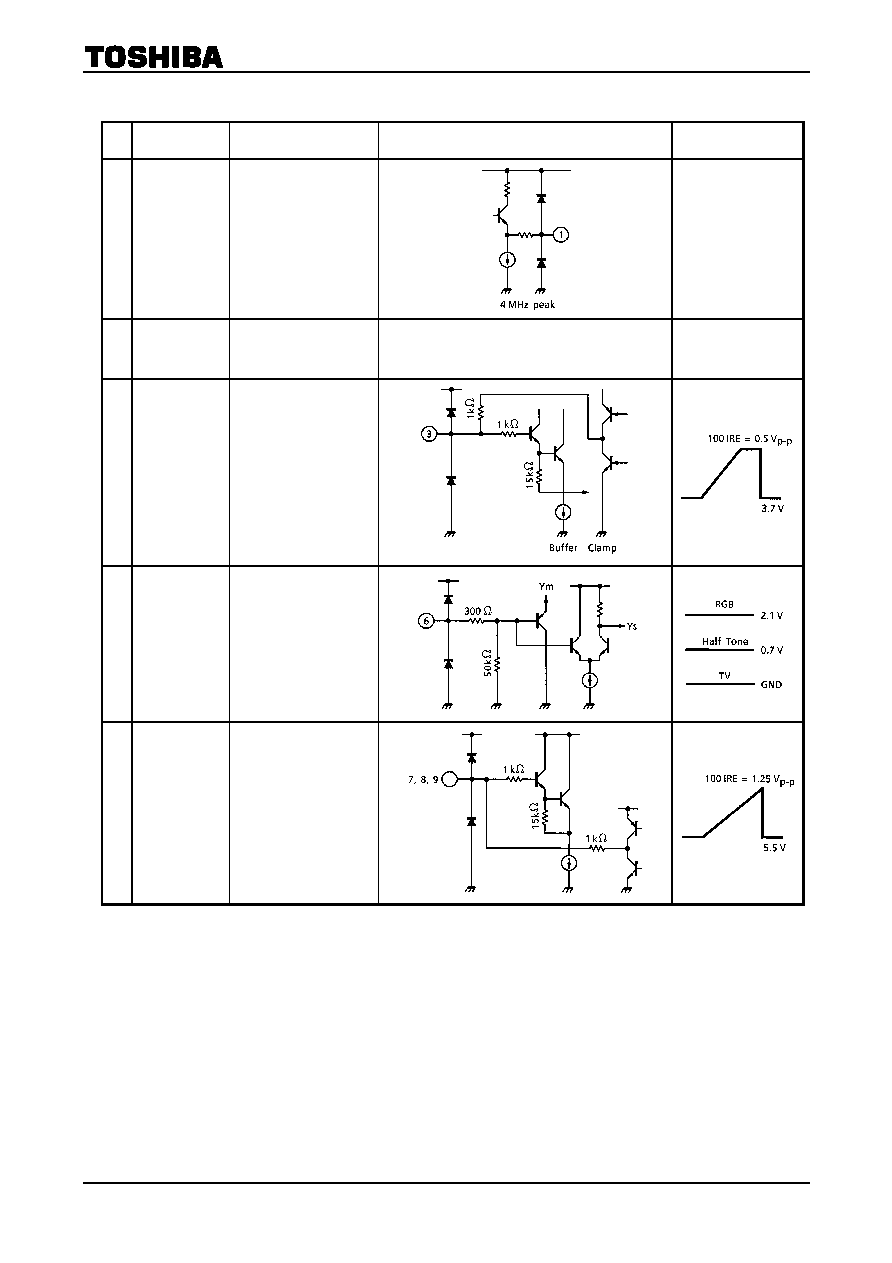

PIN FUNCTION
PIN
No.
SYMBOL
FUNCTION
INTERFACE
I / O SIGNAL
1
VSM OUT
VSM means Verocity
Scanning Modulation.
2
GND I
The terminal for
GND of Video / Y / TEXT
circuits.
―
3
4
5
RIN
GIN
BIN
The terminals for Analog
RGB signal input.
Input signals clamped by
coupling capacitors.
(*) Even when not in use,
connect to GND with a
coupling capacitor
6
YS / YM IN
The terminal for switching
of Analog RGB Mode and
Half tone.
7
8
9
OSD R IN
OSD G IN
OSD B IN
The terminals for
Analog OSD RGB signal
input.
Input signals
clamped by coupling
capacitors.
(*) Even when not in use,
connect to GND with a
coupling capacitor.
