TA1310N
2001-06-25
41
(TEST CONDITIONS VCC = 9 V / 5 V, Ta = 25 ± 3°C)
SW MODE
NOTE
ITEM
SW54
SW55
SW56
MEASUREMENT METHOD
P19
Between Y IN and R OUT
Delay Time
A
B
OPEN
1) Set the bus control data to the preset value.
2) Set SW54 to A and input a 2T pulse (STD) signal from TG-7 to TP54A.
3) Set the unicolor to the maximum (111111), the brightness to the center (1000000), the RGB cutoff to the center
(10000000), turn the Y mute off (0), and set the picture sharpness to the center (100000).
4) Connect an emitter-follower to TP13 (R OUT) to observe TP13 (R OUT).

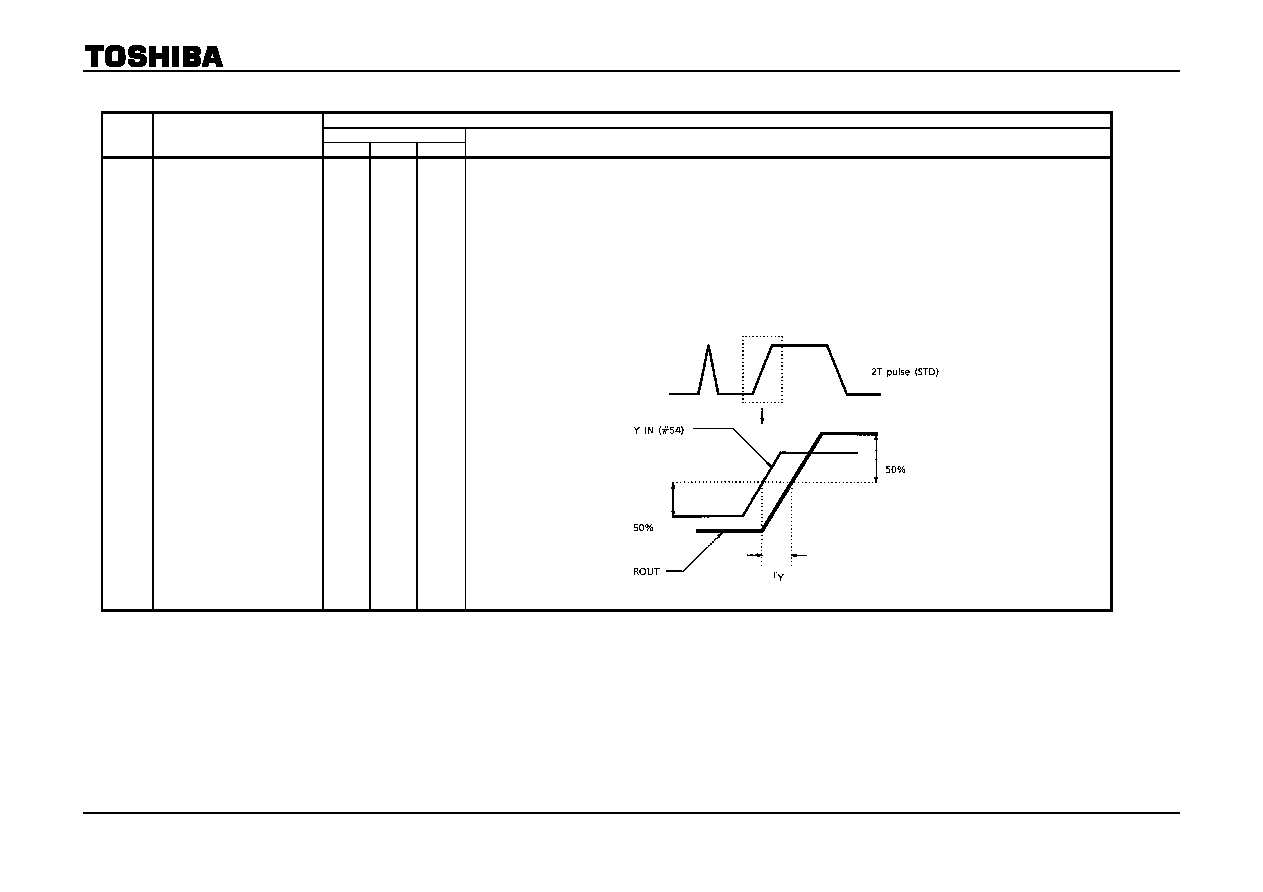

5) Calculate TY from the following diagram.
Note 1: When testing, see the picture sharpness test circuit diagram.
Note 2: Ensure the composite signal is always input to pin 38 (SYNC IN).
