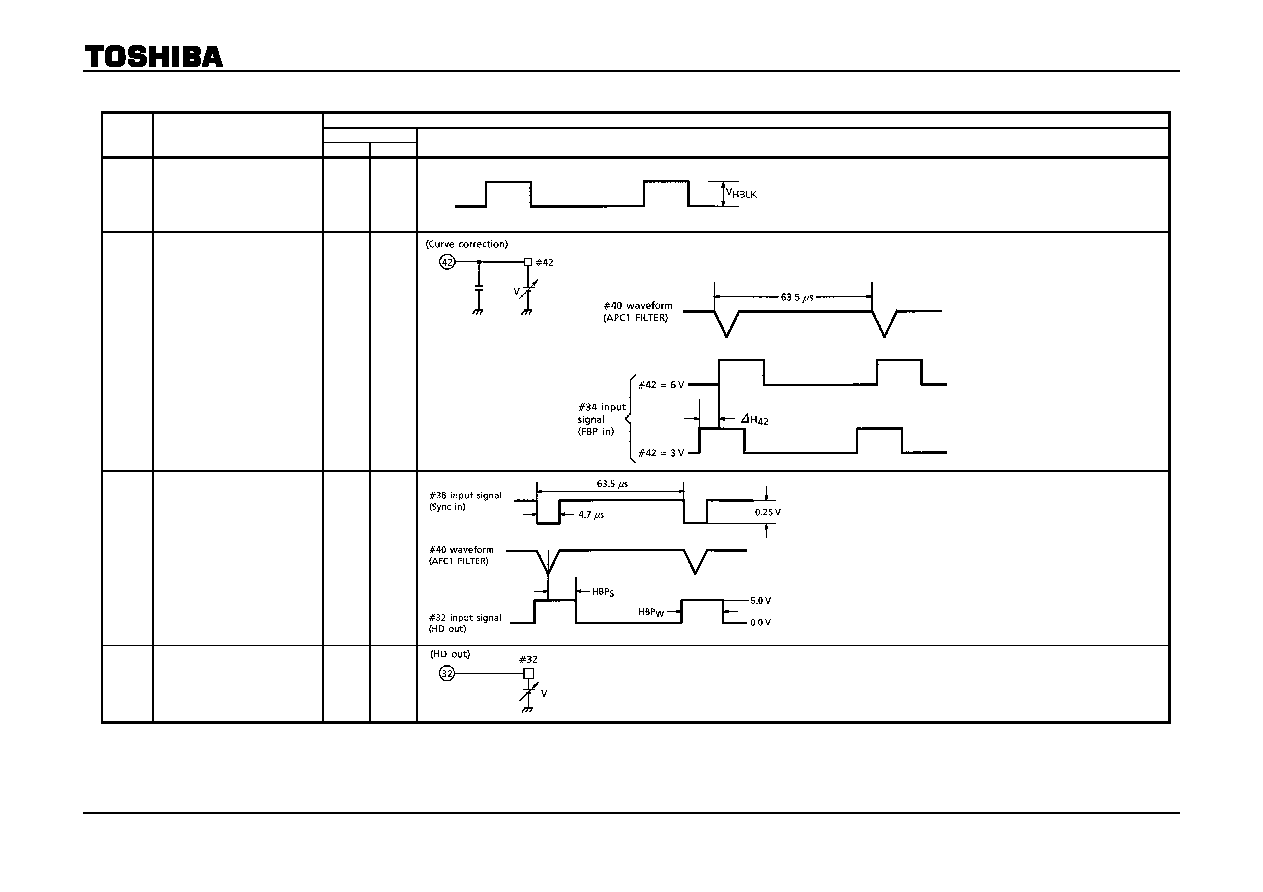

TA1310N
2001-06-25
76
TEST CONDITIONS (DEF VCC = 9 V, Ta = 25 ± 3°C, BUS DATA = POWER-ON RESET)
SW MODE
NOTE
ITEM
SW34
SW38
MEASUREMENT METHOD
D18
Horizontal Blanking Pulse
Threshold
ON
A
Decrease the amplitude of #34 (FBP in) from 9 Vp-p. When AFC2
stops locking, measure the amplitude.(VHBLK1)
Increase the amplitude of #34 (FBP in) from 0 Vp-p. When horizontal
blanking is applied to #13 (R in), measure the amplitude. (VHBLK2)
D19
Curve Correction Range
OFF
A
Input a signal as shown below to TP38 from TG7. When the voltage is varied from 3 V to 6 V, measure the
phase variation in the #34 (FBP in) waveform.
D20
H Cycle Black Peak
Detection Disable Pulse
OFF
A
Set the subaddress (01) D7 to (0), set the subaddress (05) D3~D1 to
(010), and set the subaddress (0C) D0 to (1). When a signal as
shown at left is input to TP38 from TG7, measure the #32 (HD out)
waveform phase difference HBPS and pulse width HBPW in relation
to the #40 (AFC1 FILTER) waveform.
D21
Threshold of External
Black Peak Detection
Disable Pulse
OFF
A
Set the subaddress (02) D7 to (1).
Increase the voltage from 0 V. When #52 reaches 3.4 V DC, measure the voltage.
