SiI3114 PCI to Serial ATA Controller
Data Sheet
Silicon Image, Inc.
2007 Silicon Image, Inc.
23
SiI-DS-0103-D
Table 12. Flash Data Description (continued)
Address
Data Byte
Description
7FFF6H
D09
PCI Sub-System Vendor ID [15:08]
7FFF5H
D10
PCI Sub-System ID [23:16]
7FFF4H
D11
PCI Sub-System ID [31:24]
7FFF3 H
D12
SATA PHY Config [07:00] (default: 0xB0)
7FFF2 H
D13
SATA PHY Config [15:08] (default: 0x80)
7FFF1 H
D14
SATA PHY Config [23:16] (default: 0x00)
7FFF0 H
D15
SATA PHY Config [31:24] (default: 0x20)
Auto-Initialization from EEPROM
The SiI3114 initiates the EEPROM detection and configuration space loading sequence after the Flash read
sequence. The SiI3114 supports up to 256-byte EEPROM with a 2-wire serial interface. The sequence of
operations consists of the following.
1.
START condition defined as a high-to-low transition on SDAT while SCLK is high.
2.
Control byte = 1010 (Control Code) + 000 (Chip Select) + 0 (Write Address)
3.
Acknowledge
4.
Starting address field = 00000000.
5.
Acknowledge
6.
Sequential data bytes separated by Acknowledges.
7.
STOP condition.
While the sequence is active, the SiI3114 responds to all PCI bus accesses with a Target Retry.
FL_CS_N
SCLK
SDAT
t
1
t
2
S
1
0
1
00
W
P
AN
DD
D
t
3

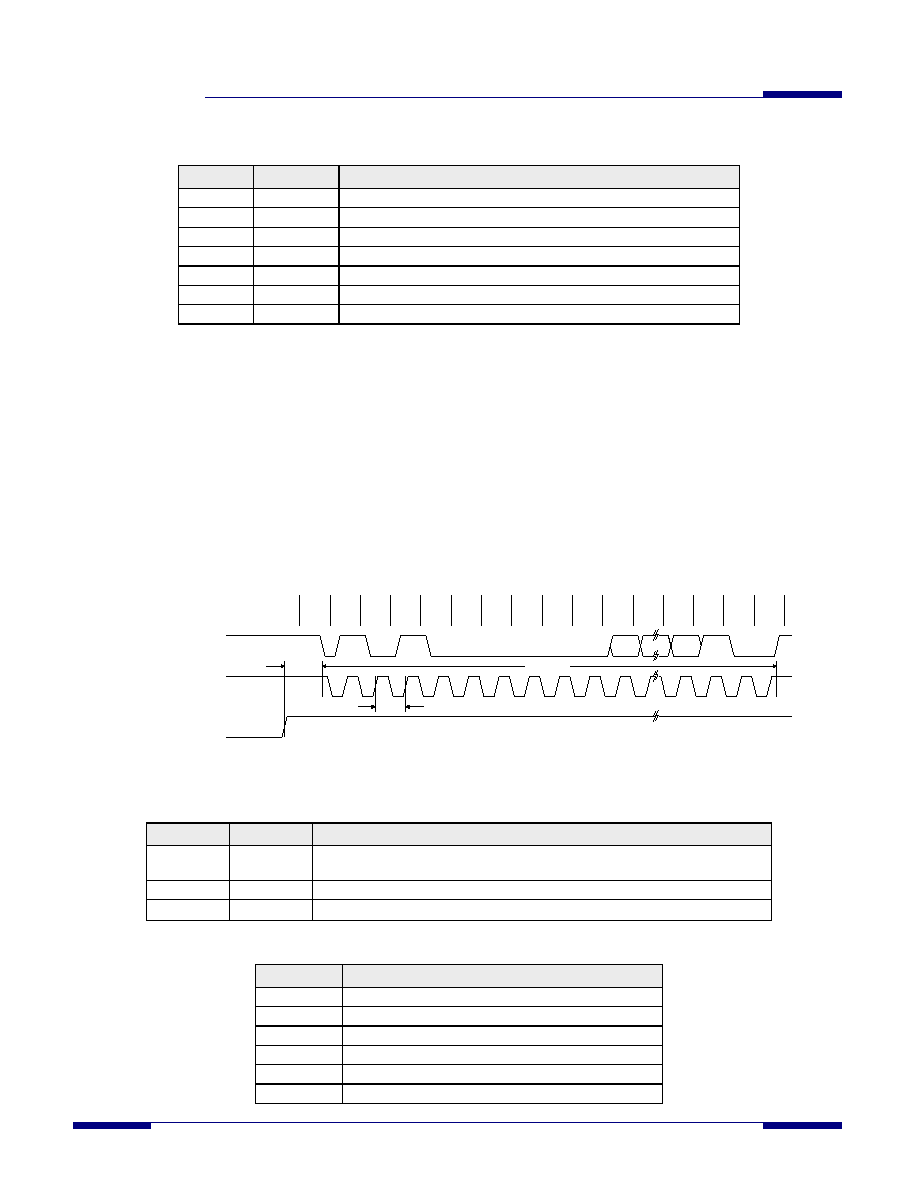

Figure 9. Auto-Initialization from EEPROM Timing
Table 13. Auto-Initialization from EEPROM Timing
Parameter
Value
Description
t1
26.00
μs
End of Auto-Initialization from Flash to start of Auto-Initialization from
EEPROM
t2
2.66 ms
Auto-Initialization from EEPROM cycle time
t3
19.26
μs
EEPROM serial clock period
Table 14. Auto-Initialization from EEPROM Timing Symbols
Parameter
Description
S
START condition
W
R/W 0 = Write Command, 1 = Read Command
A
Acknowledge
D
Serial data
N
No-Acknowledge
P
STOP condition
