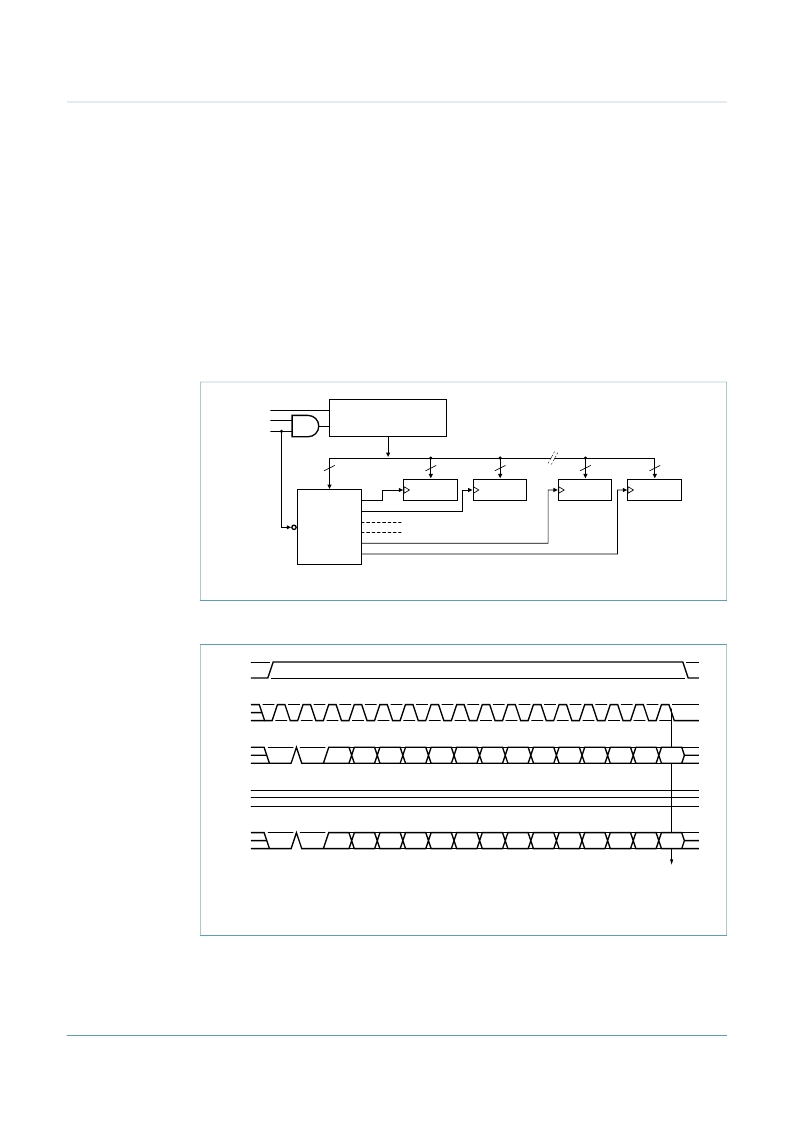

6.7.9
General SFR access information
If SCK is high at the rising edge of EN the data is transferred with the rising edge of SCK
and if SCK is low at the rising edge of EN, the data is transferred with the falling edge of
SCK (as shown in the write and read-access diagrams). Please note these statements are
true at every rising edge of EN.
EN must be forced low after the last bit of all transmitted bytes in order to signal the end of
transmission.
Remark:
if EN is kept low for 2
16
pulses the power down state is entered and the crystal
oscillator is switched off.
6.7.9.1
SFR block diagram
6.7.9.2
Write access to SFR
Fig 15. Serial configuration interface block diagram
001aak393
8-bit SHIFTREGISTER
1 OF 20
DECODER
FC1H
SDIO
SCK
TX-ON
enable
D[7:0]
A[5:0]
FC1L
D[7:0]
TEST1
D[7:0]
TEST2
D[7:0]
A[5:0], D[7:0]
Fig 16. Write serial interface timing diagram
EN
SCK
DI
0
DO
A5
A4
A3
A2
A1
A0
D7
D6
D5
D4
D3
D2
D1
D0
data D[7:0] is moved to
address A[5:0] here
0
DIO
0
A5
A4
A3
A2
A1
A0
D7
D6
D5
D4
D3
D2
D1
D0
0
001aak394
