DS33Z11 Ethernet Mapper
45 of 172
8.13.1 DTE and DCE Mode
The Ethernet MII/RMII port can be configured for DCE or DTE Mode. When the port is configured for the DTE
Mode it can be connected to an Ethernet PHY. In DCE mode, the port can be connected to MII/RMII MAC
devices other than an Ethernet PHY. The DTE/DCE connections for the DS33Z11 in MII mode are shown in the
following 2 figures.
In DCE Mode, the DS33Z11 transmitter is connected to an external receiver and DS33Z11 receiver is connected
to an external MAC transmitter. The selection of DTE or DCE mode is done by the hardware pin DCEDTES.

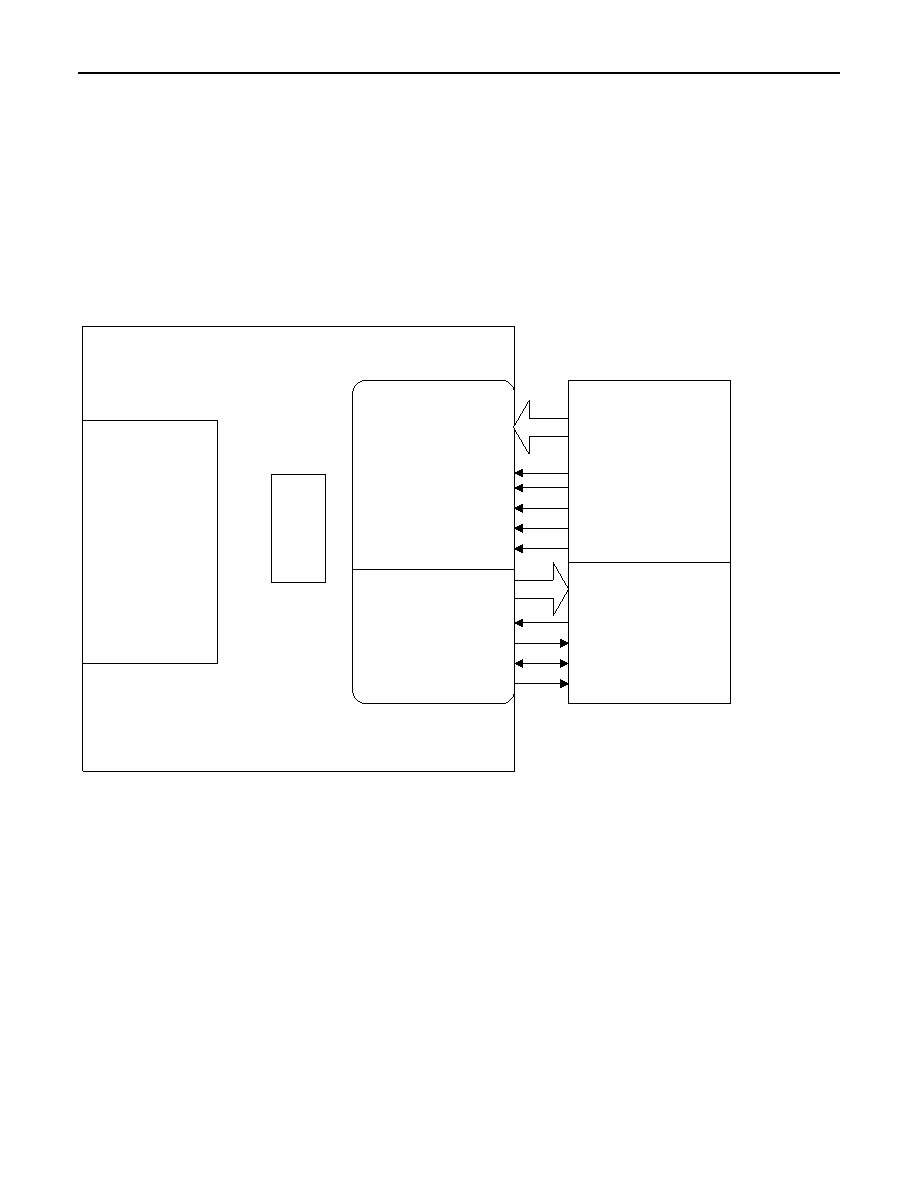

Figure 8-5 Configured as DTE Connected to an Ethernet PHY in MII Mode
MAC
RXD[3:0]
RX_CLK
RX_ERR
RX_CRS
COL_DET
Ethernet Phy
TX_EN
MDC
MDIO
TXD[3:0]
TX_CLK
DS33Z11
WAN
DCE
DTE
TX_CLK
MDIO
MDC
RXDV
Rx
Tx
Arbiter
