Page 76
Epson Research and Development
Vancouver Design Center
S1D13A05
Hardware Functional Specification
X40A-A-001-02
Issue Date: 02/07/02
6.4.8 Generic TFT Panel Timing

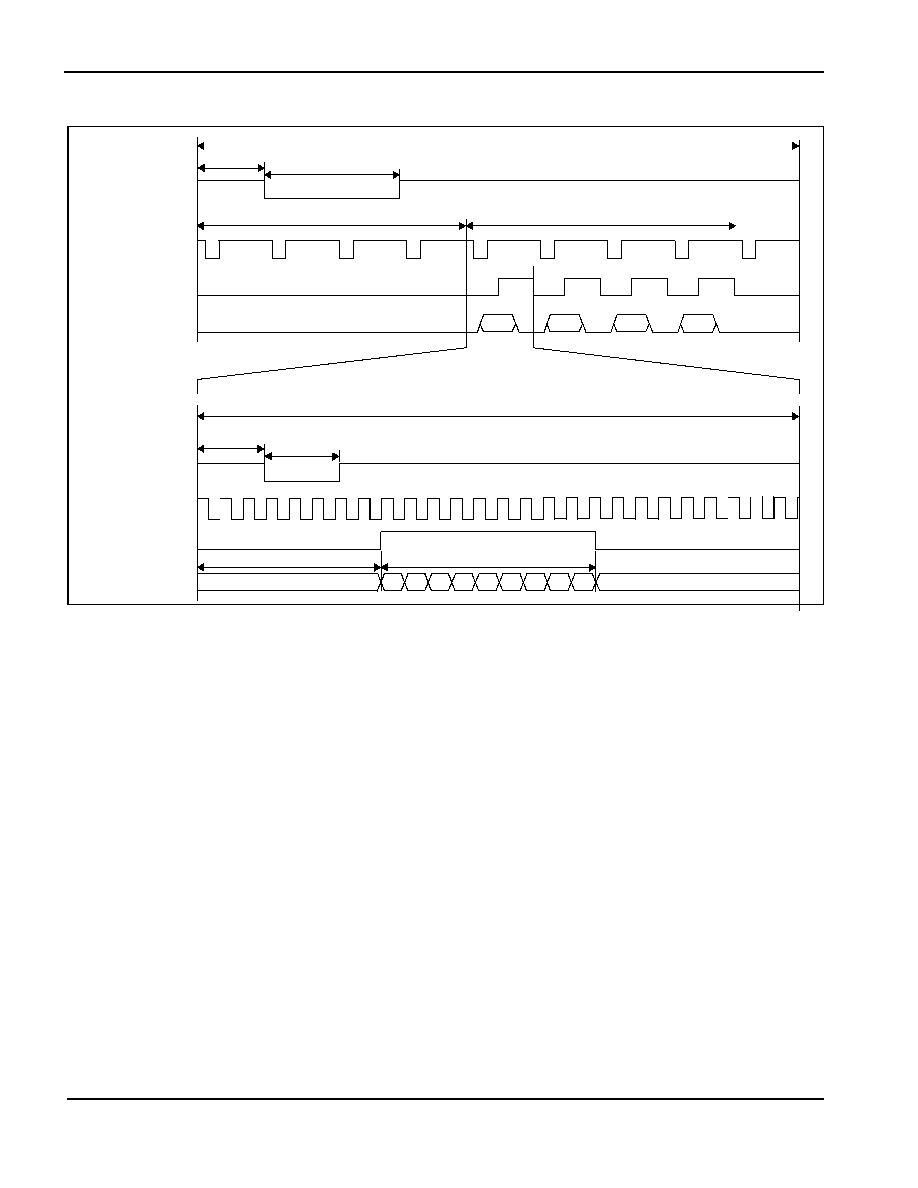

Figure 6-27: Generic TFT Panel Timing
VT
= Vertical Total
= [(REG[30h] bits 9-0) + 1] lines
VPS
= FPFRAME Pulse Start Position
= (REG[3Ch] bits 9-0) lines
VPW
= FPFRAME Pulse Width
= [(REG[3Ch] bits 18-16) + 1] lines
VDPS
= Vertical Display Period Start Position= (REG[38h] bits 9-0) lines
VDP
= Vertical Display Period
= [(REG[34h] bits 9-0) + 1] lines
HT
= Horizontal Total
= [((REG[20h] bits 6-0) + 1) x 8] pixels
HPS
= FPLINE Pulse Start Position
= [(REG[2Ch] bits 9-0) + 1] pixels
HPW
= FPLINE Pulse Width
= [(REG[2Ch] bits 22-16) + 1] pixels
HDPS
= Horizontal Display Period Start Position= [(REG[28h] bits 9-0) + 5] pixels
HDP
= Horizontal Display Period
= [((REG[24h] bits 6-0) + 1) x 8] pixels
*For TFT panels, the HDP must be a minimum of 8 pixels and must be increased by multiples of 8.
*Panel Type Bits (REG[0Ch] bits 1-0) = 01 (TFT)
*FPLINE Pulse Polarity Bit (REG[2Ch] bit 23) = 0 (active low)
*FPFRAME Polarity Bit (REG[3Ch] bit 23) = 0 (active low)
FPFRAME
VT (= 1 Frame)
DRDY
FPLINE
DRDY
FPLINE
VDPS
VPS
VPW
VDP
HT (= 1 Line)
HPS
HDPS
HDP
FPDAT[17:0]
invalid
FPSHIFT
HPW
