Epson Research and Development
Page 71
Vancouver Design Center
Hardware Functional Specification
S1D13A05
Issue Date: 02/07/02
X40A-A-001-02

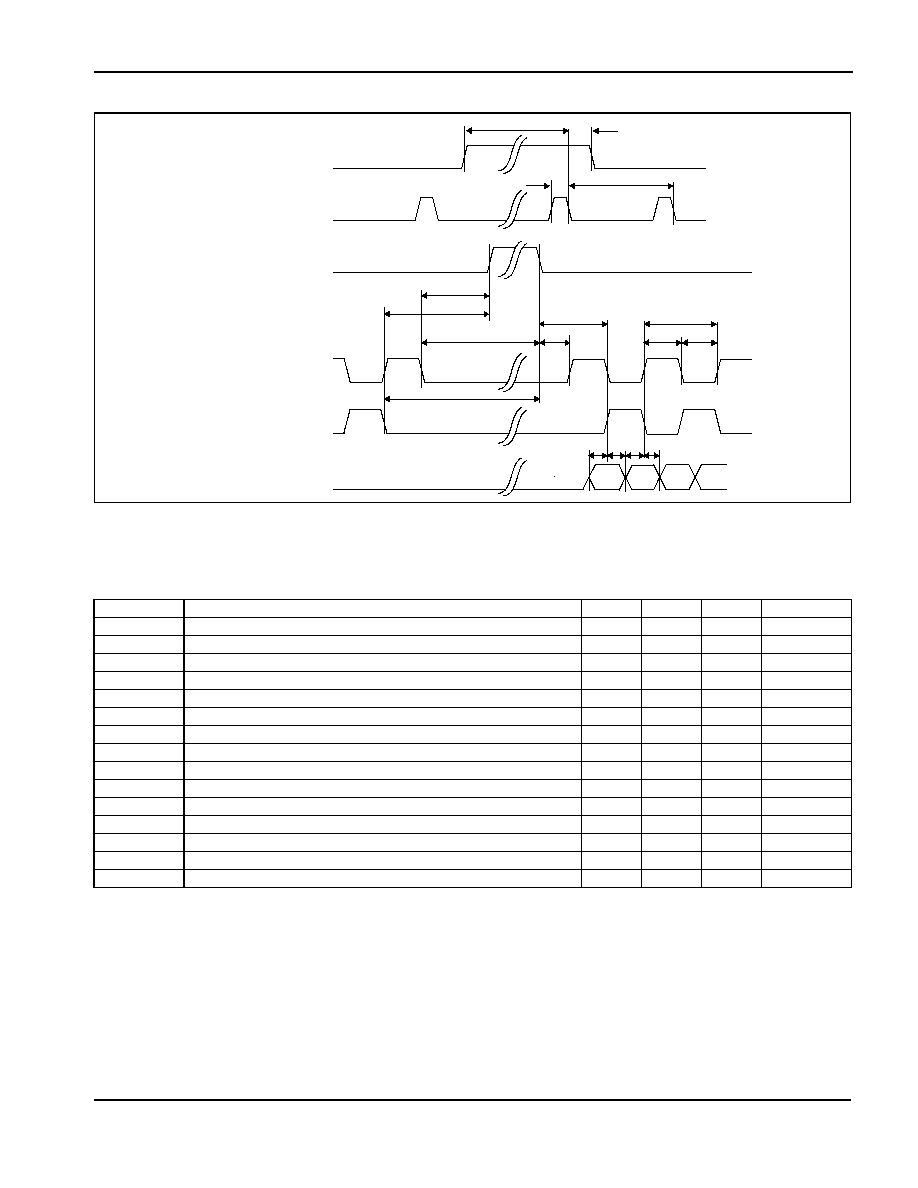

Figure 6-22: Single Color 8-Bit Panel A.C. Timing (Format 1)
1.
Ts
= pixel clock period
2.
t1min
= HPS + t4min
3.
t2min
= t3min - (HPS + t4min)
4.
t3min
= HT
5.
t4min
= HPW
6.
t6amin = HPS - (HDP + HDPS), if negative add t3min
7.
t6bmin = HPS - (HDP + HDPS) + 2, if negative add t3min
8.
t14min = HDPS - (HPS + t4min), if negative add t3min
Table 6-23: Single Color 8-Bit Panel A.C. Timing (Format 1)
Symbol
Parameter
Min
Typ
Max
Units
t1
FPFRAME setup to FPLINE falling edge
note 2
Ts (note 1)
t2
FPFRAME hold from FPLINE falling edge
note 3
Ts
t3
FPLINE period
note 4
Ts
t4
FPLINE pulse width
note 5
Ts
t6a
FPSHIFT falling edge to FPLINE rising edge
note 6
Ts
t6b
FPSHIFT2 falling edge to FPLINE rising edge
note 7
Ts
t7a
FPSHIFT falling edge to FPLINE falling edge
t6a + t4
Ts
t7b
FPSHIFT2 falling edge to FPLINE falling edge
t6b + t4
Ts
t8
FPLINE falling edge to FPSHIFT rising, FPSHIFT2 falling edge
t14 + 2
Ts
t9
FPSHIFT2, FPSHIFT period
4
6
Ts
t10
FPSHIFT2, FPSHIFT pulse width low
2
Ts
t11
FPSHIFT2, FPSHIFT pulse width high
2
Ts
t12
FPDAT[7:0] setup to FPSHIFT2, FPSHIFT falling edge
1
Ts
t13
FPDAT[7:0] hold from FPSHIFT2, FPSHIFT falling edge
1
Ts
t14
FPLINE falling edge to FPSHIFT rising edge
note 8
Ts
FPFRAME
FPLINE
Sync Timing
FPLINE
FPSHIFT
FPDAT[7:0]
Data Timing
t14
t1
t2
t3
t4
t8
t9
t10
t11
t12 t13
2
1
t7a
t6b
FPSHIFT2
t6a
t7b
t12 t13
