參數資料
型號： S1D13305F00B
元件分類： 顯示控制器
英文描述： 640 X 256 PIXELS CRT CHAR OR GRPH DSPL CTLR, PQFP60
封裝： QFP6-60
文件頁數： 78/94頁
文件大小： 541K
代理商： S1D13305F00B
2
EPSON
S1D13305 Series
Technical Manual

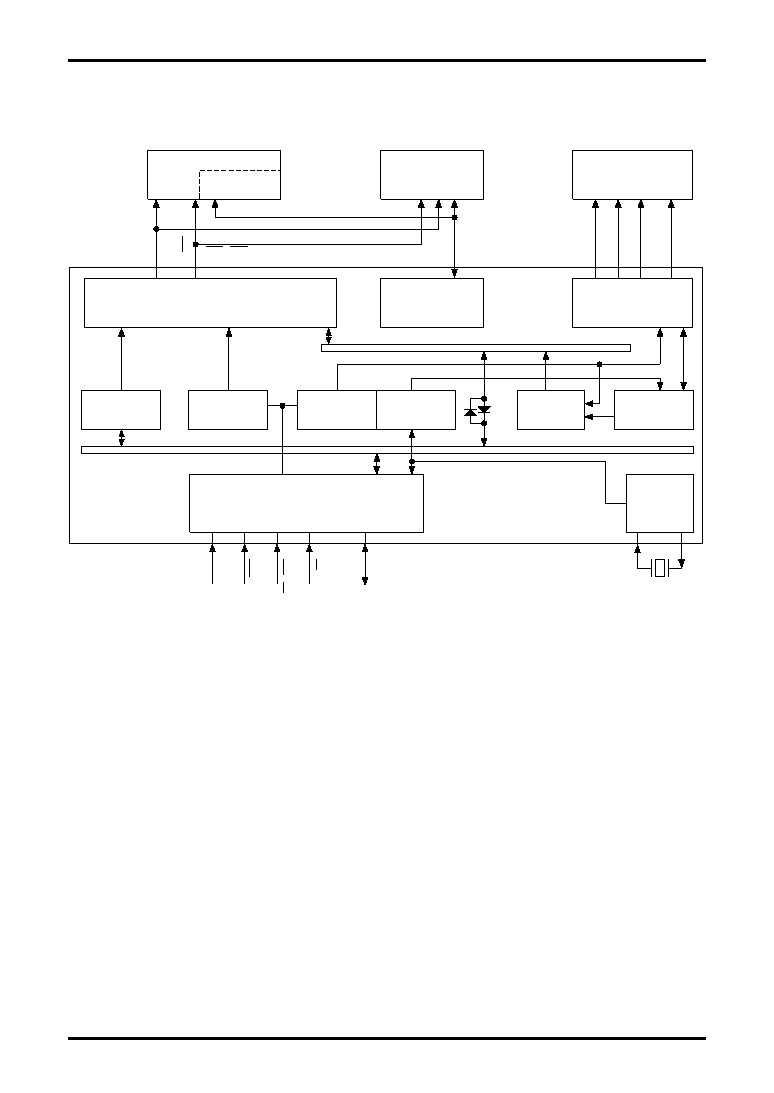

3. BLOCK DIAGRAM
Video RAM
Character
Generator RAM
Character
Generator ROM
LCD Controller
Video RAM Interface
Display
Address
Controller
Cursor
Address
Controller
Refresh
Counter
Dot Counter
Character
Generator
ROM
Layered
Controller
Oscillator
YSCL,
YD,
YDIS
LP,
WF
XSCL
XD0
to
XD3
VD0
to
VD7
VA0
to
VA15
VCE
VRD, VWR (S1D13305F)
SEL0
SEL1
RES
RD,
WR
A0,
CS
D0
to
D7
XG
XD
Input/Output
Register
LCD
Microprocessor Interface
BLOCK DIAGRAM
