MON08 Cyclone User Manual
9
P&E
Microcomputer
Systems, Inc.
MON08 CYCLONE
2.9.1
Using Power In Jack and Power Out Jack
The target power supply is connected to the Power In jack of the MON08
Cyclone. The Power Out jack of the MON08 Cycloneis connected to thetarget
system.

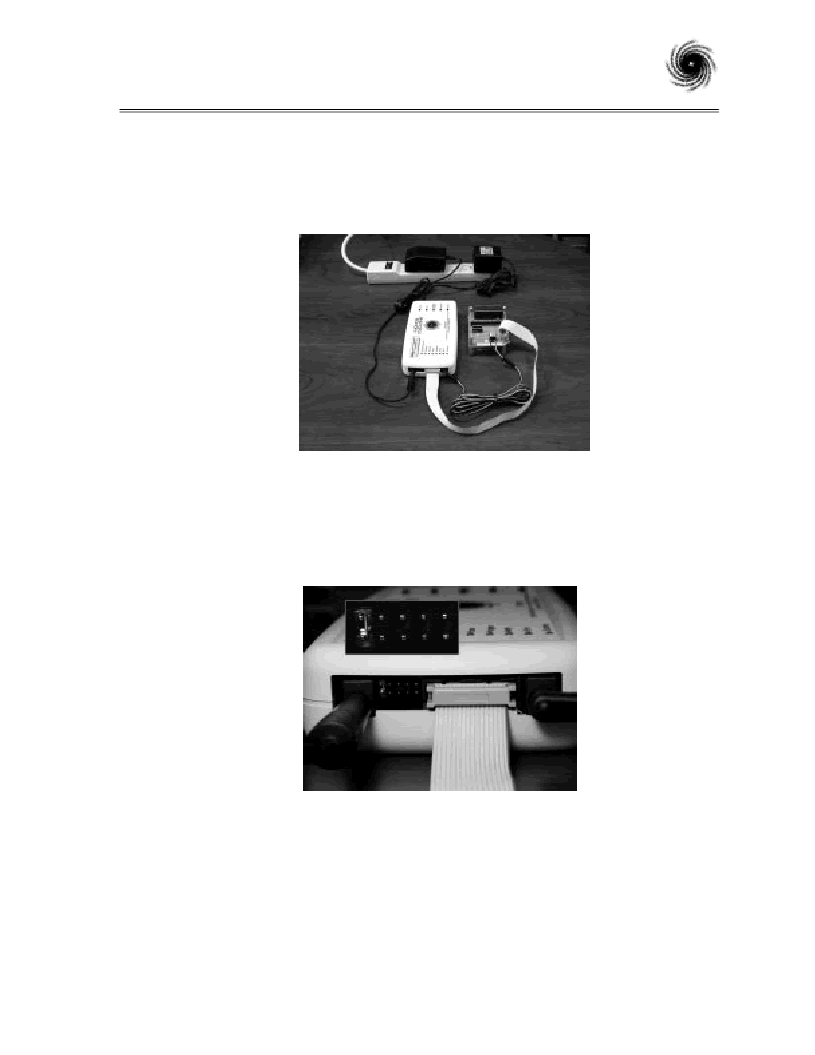

Figure 2-5
shows the connections.
Figure 2-5: Via Power In and Power Out Jacks of Cyclone
In this configuration, either Jumper 1 (5V) or Jumper 2 (3.3V) is enabled,
depending on the voltage of the target MCU. The rest of the jumpers are left
open, as shown in
Figure 2-6
Figure 2-6: Jumper Settings for (5V) Target Power Connection via Power In and Power
Out Jacks Of Cyclone
2.9.2
Using Power In Jack and Pin 15 Output
A Center Positive target power supply may be connected to the Power In jack
of the MON08 Cyclone. The Power Out Jack is connected to Pin 15 of the
