MSM64164C User's Manual
Chapter 2 CPU
2-6
2.3.2 Data Memory Space
2.3.2.1 Data Memory Space
The data memory space is assigned data memory and special function registers (SFRs) and
is located in a different address space from the program memory space. The data length is
4 bits. The data memory space uses two bank areas with 256 nibbles as one bank unit; one
for the SFR area of Bank 0; the other for the data/stack area from address 700H to address
7FF in Bank 7.
BANK 0
4 Bits
7FFH
6FFH
5FFH
4FFH
3FFH
2FFH
1FFH
0FFH
07FH
000H
Access disabled area
RAM area
Data/stack
area 128N
Data area
128N
256N
BANK 0
Stack pointer
HALT
MIEF
Other SFR
areas
128N
07FH
07EH
07DH
07CH
000H
4 Bits
(address)
<Contents from address 000 to 07FH>
Note: "N" means 4 bits.
BANK 7
SFR area

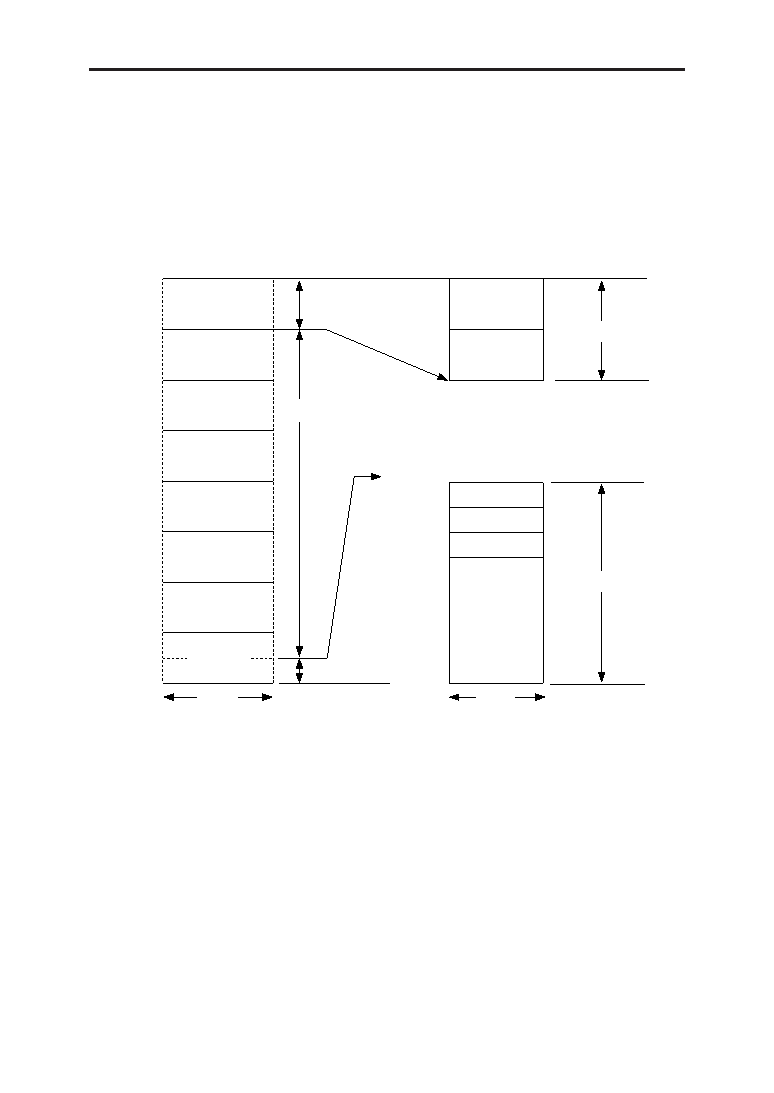

Figure 2-6 Data Memory Address Space
Figure 2-6 shows the address space of data memory. The "stack area" is a data-escape area
used by subroutines and interrupts and is valid up to maximum 128 N in the direction toward
lower addresses starting from the highest address of 7FFH of data memory.
Special function registers (SFRs) are assigned from address 07FH in Bank 0 in the direction
toward lower addresses. For addressing mode of the data memory space, the upper 3 bits
of the 11 bits of the data memory address can be determined by specifying the bank while
the lower 8 bits are determined by either the HL indirect addressing mode, the XY indirect
addressing mode or the direct addressing mode.
However, addresses 0H to 7FH of Bank 0 are an exception and if this area is selected
by setting the bank common flag (BCF) to 1 in direct addressing mode, Bank 0 is always
selected unconditionally. Bank selection is ignored for this case.
