| 型號： | ICS853S013AMILF |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 3/16頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLOCK BUFFER 1:3 2GHZ 20-SOIC |
| 標準包裝： | 74 |
| 類型： | 扇出緩沖器（分配） |
| 電路數： | 2 |
| 比率 - 輸入:輸出： | 1:3 |
| 差分 - 輸入:輸出： | 是/是 |
| 輸入： | CML，LVDS，LVPECL，SSTL |
| 輸出： | ECL，PECL |
| 頻率 - 最大： | 2GHz |
| 電源電壓： | 2.375 V ~ 3.8 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 20-SOIC（0.295"，7.50mm 寬） |
| 供應商設備封裝： | 20-SOIC |
| 包裝： | 管件 |
| 其它名稱： | 800-2249 |
ICS853S013AMI REVISION A AUGUST 20, 2010
11
2010 Integrated Device Technology, Inc.
ICS853S013I Data Sheet
LOW SKEW, DUAL, 1-TO-3, DIFFERENTIAL-TO-2.5V, 3.3V LVPECL/ECL FANOUT BUFFER

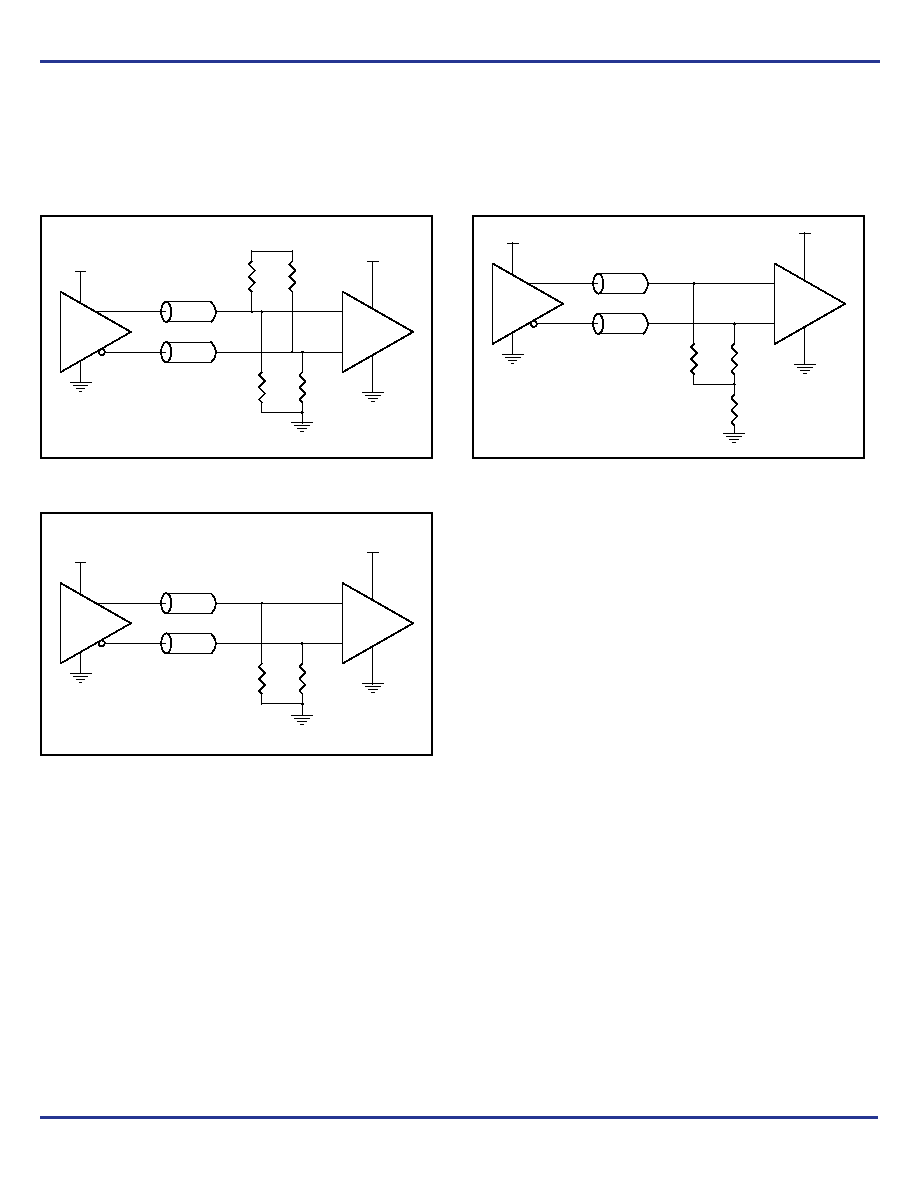

Termination for 2.5V LVPECL Outputs
Figure 4A and Figure 4B show examples of termination for 2.5V
LVPECL driver. These terminations are equivalent to terminating 50
to VCC – 2V. For VCC = 2.5V, the VCC – 2V is very close to ground
level. The R3 in Figure 4B can be eliminated and the termination is
shown in Figure 4C.
Figure 4A. 2.5V LVPECL Driver Termination Example
Figure 4C. 2.5V LVPECL Driver Termination Example
Figure 4B. 2.5V LVPECL Driver Termination Example
2.5V LVPECL Driver
VCC = 2.5V
2.5V
50
50
R1
250
R3
250
R2
62.5
R4
62.5
+
–
2.5V LVPECL Driver
VCC = 2.5V
2.5V
50
50
R1
50
R2
50
+
–
2.5V LVPECL Driver
VCC = 2.5V
2.5V
50
50
R1
50
R2
50
R3
18
+
–
