參數資料
型號： ICS853S013AMILF
廠商： IDT, Integrated Device Technology Inc
文件頁數： 16/16頁
文件大?。?/td> 0K
描述： IC CLOCK BUFFER 1:3 2GHZ 20-SOIC
標準包裝： 74
類型： 扇出緩沖器（分配）
電路數： 2
比率 - 輸入:輸出： 1:3
差分 - 輸入:輸出： 是/是
輸入： CML，LVDS，LVPECL，SSTL
輸出： ECL，PECL
頻率 - 最大： 2GHz
電源電壓： 2.375 V ~ 3.8 V
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 20-SOIC（0.295"，7.50mm 寬）
供應商設備封裝： 20-SOIC
包裝： 管件
其它名稱： 800-2249
ICS853S013AMI REVISION A AUGUST 20, 2010
9
2010 Integrated Device Technology, Inc.
ICS853S013I Data Sheet
LOW SKEW, DUAL, 1-TO-3, DIFFERENTIAL-TO-2.5V, 3.3V LVPECL/ECL FANOUT BUFFER
LVPECL Clock Input Interface
The PCLK/nPCLK accepts LVPECL, LVDS, CML, SSTL and other
differential signals. Both VSWING and VOH must meet the VPP and
VCMR input requirements. Figures 2A to 2F show interface examples
for the PCLK/nPCLK input driven by the most common driver types.
The input interfaces suggested here are examples only. If the driver
is from another vendor, use their termination recommendation.
Please consult with the vendor of the driver component to confirm the
driver termination requirements.

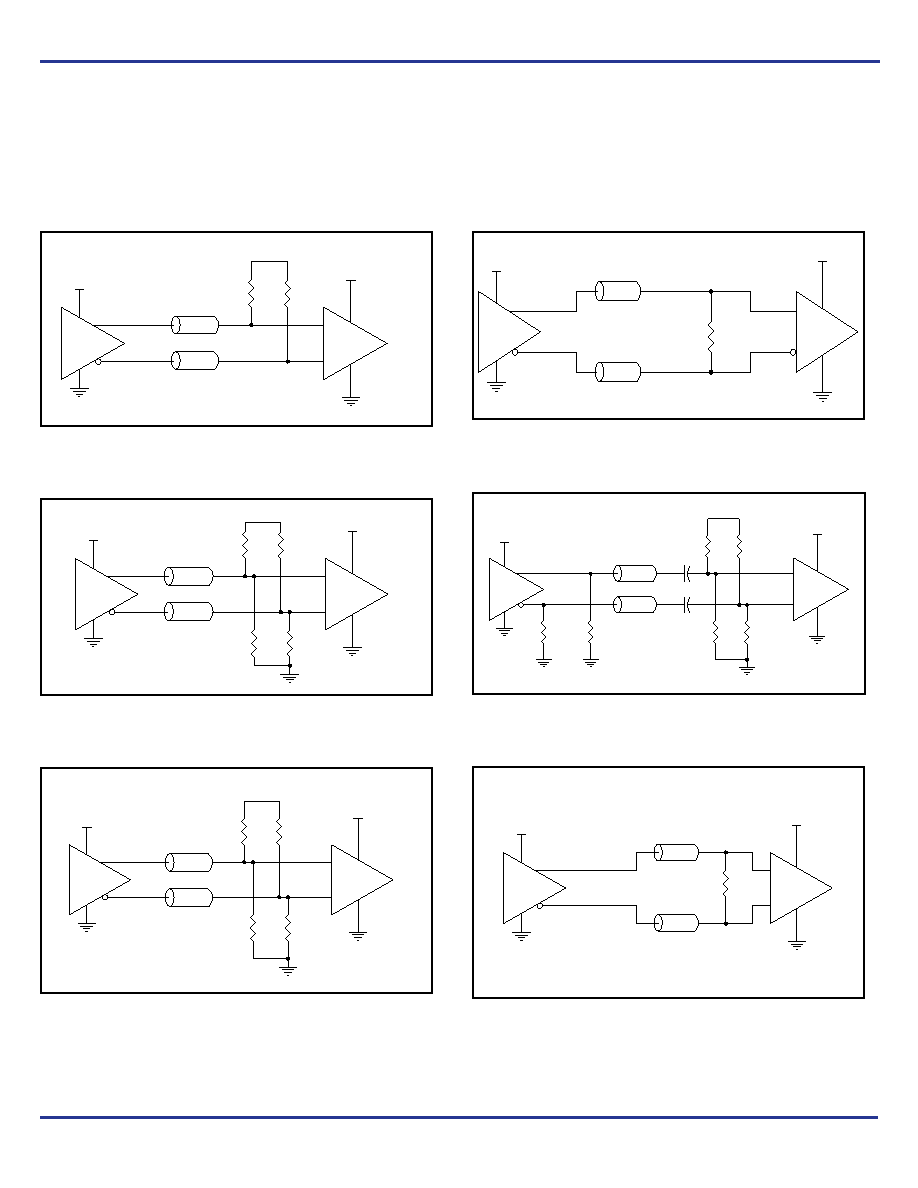

Figure 2A. PCLK/nPCLK Input
Driven by an Open Collector CML Driver
Figure 2C. PCLK/nPCLK Input
Driven by a 3.3V LVPECL Driver
Figure 2E. PCLK/nPCLK Input
Driven by an SSTL Driver
Figure 2B. PCLK/nPCLK Input
Driven by a Built-In Pullup CML Driver
Figure 2D. PCLK/nPCLKInput Driven by
a 3.3V LVPECL Driver with AC Couple
Figure 2F. PCLK/nPCLK Input
Driven by a 3.3V LVDS Driver
PCLK
nPCLK
LVPECL
Input
CML
3.3V
Zo = 50
Zo = 50
3.3V
R1
50
R2
50
R3
125
R4
125
R1
84
R2
84
3.3V
Zo = 50
Zo = 50
PCLK
nPCLK
3.3V
LVPECL
Input
PCLK
nPCLK
LVPECL
Input
SSTL
2.5V
Zo = 60
Zo = 60
2.5V
3.3V
R1
120
R2
120
R3
120
R4
120
PCLK
nPCLK
3.3V
LVPECL
Input
3.3V
Zo = 50
Zo = 50
R1
100
CML Built-In Pullup
R3
84
R4
84
R1
125
R2
125
R5
100 - 200
R6
100 - 200
PCLK
nPCLK
3.3V LVPECL
3.3V
Zo = 50
Zo = 50
3.3V
LVPECL
Input
C1
C2
3.3V
R1
100
LVDS
PCLK
nPCLK
3.3V
LVPECL
Input
Zo = 50
Zo = 50
