參數資料
型號： ICS8534AY-01LFT
廠商： IDT, Integrated Device Technology Inc
文件頁數： 3/21頁
文件大?。?/td> 0K
描述： IC CLOCK BUFFER MUX 2:22 64-TQFP
標準包裝： 500
系列： HiPerClockS™
類型： 扇出緩沖器（分配），多路復用器
電路數： 1
比率 - 輸入:輸出： 2:22
差分 - 輸入:輸出： 是/是
輸入： CML，HCSL，LVDS，LVHSTL，LVPECL，SSTL
輸出： LVPECL
頻率 - 最大： 500MHz
電源電壓： 3.135 V ~ 3.465 V
工作溫度： 0°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 64-TQFP 裸露焊盤
供應商設備封裝： 64-TQFP-EP（10x10）
包裝： 帶卷 (TR)
其它名稱： 8534AY-01LFT
ICS8534AY-01 REVISION B MARCH 28, 2011
11
2011 Integrated Device Technology, Inc.
ICS8534-01 Data Sheet
LOW SKEW, 1-TO-22 DIFFERENTIAL-TO-3.3V LVPECL FANOUT BUFFER

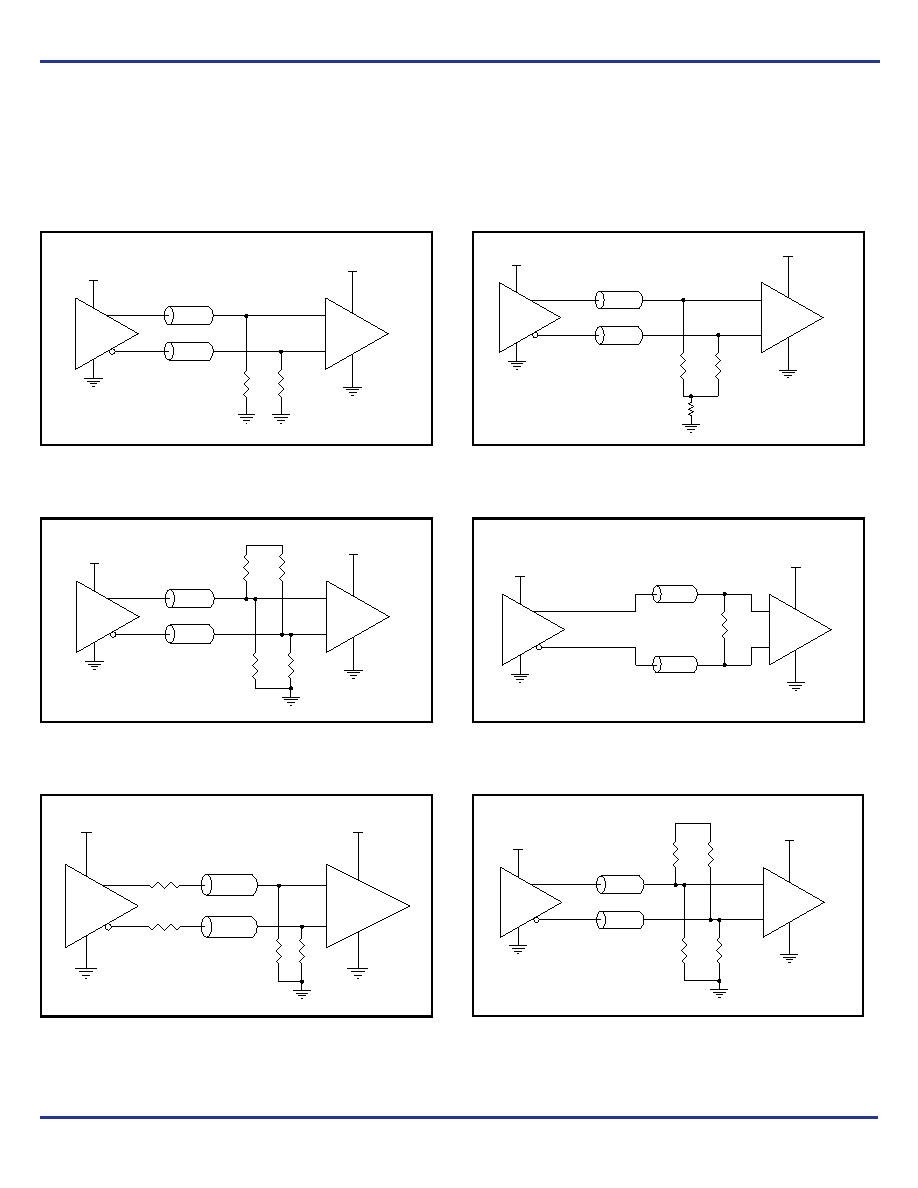

Differential Clock Input Interface
The CLK /nCLK accepts LVPECL, LVDS, HCSL, SSTL, LVHSTL and
other differential signals. Both VSWING and VOH must meet the VPP
and VCMR input requirements. Figures 3A to 3F show interface
examples for the CLK/nCLK input driven by the most common driver
types. The input interfaces suggested here are examples only. If the
driver is from another vendor, use their termination recommendation.
Please consult with the vendor of the driver component to confirm the
driver termination requirements.
Figure 3A. CLK/nCLK Input Driven by an
IDT Open Emitter LVHSTL Driver
Figure 3C. CLK/nCLK Input Driven by a
3.3V LVPECL Driver
Figure 3E. CLK/nCLK Input Driven by a
3.3V HCSL Driver
Figure 3B. CLK/nCLK Input Driven by a
3.3V LVPECL Driver
Figure 3D. CLK/nCLK Input Driven by a 3.3V LVDS Driver
Figure 3F. CLK/nCLK Input Driven by a
2.5V SSTL Driver
R1
50
R2
50
1.8V
Zo = 50
Zo = 50
CLK
nCLK
3.3V
LVHSTL
IDT
LVHSTL Driver
Differential
Input
R3
125
R4
125
R1
84
R2
84
3.3V
Zo = 50
Zo = 50
CLK
nCLK
3.3V
LVPECL
Differential
Input
HCSL
*R3
33
*R4
33
CLK
nCLK
3.3V
Zo = 50
Zo = 50
Differential
Input
R1
50
R2
50
*Optional – R3 and R4 can be 0
CLK
nCLK
Differential
Input
LVPECL
3.3V
Zo = 50
Zo = 50
3.3V
R1
50
R2
50
R2
50
3.3V
R1
100
LVDS
CLK
nCLK
3.3V
Receiver
Zo = 50
Zo = 50
CLK
nCLK
Differential
Input
SSTL
2.5V
Zo = 60
Zo = 60
2.5V
3.3V
R1
120
R2
120
R3
120
R4
120
