參數資料
型號： ICS85357AG-11LF
廠商： IDT, Integrated Device Technology Inc
文件頁數： 1/13頁
文件大?。?/td> 0K
描述： IC CLOCK MUX 4:1/2:1 20-TSSOP
標準包裝： 74
系列： HiPerClockS™
類型： 多路復用器
電路數： 1
比率 - 輸入:輸出： 4:1，2:1
差分 - 輸入:輸出： 無/是
輸入： LVCMOS，LVTTL，晶體
輸出： LVPECL
頻率 - 最大： 27MHz
電源電壓： 3.135 V ~ 3.465 V
工作溫度： 0°C ~ 70°C
安裝類型： 表面貼裝
封裝/外殼： 20-TSSOP（0.173"，4.40mm 寬）
供應商設備封裝： 20-TSSOP
包裝： 管件
其它名稱： 85357AG-11LF
85357AG-11
www.idt.com
REV. D OCTOBER 4, 2010
1
ICS85357-11
4:1 OR 2:1, CRYSTAL OSCILLATOR-TO-3.3V
LVPECL / ECL MULTIPLEXER
GENERAL DESCRIPTION
The
ICS85357-11
is
a
4:1
or
2:1,
Crystal
Oscillator-to-3.3V LVPECL / ECL Multiplexer . The ICS85357-
11 has 4 selectable crystal inputs. The device can support
10MHz to 27MHz parallel resonant crystals by connecting
external capacitors between XTALIN/XTALOUT and ground.
The select pins have internal pulldown resistors and leaving
one input unconnected (pulled to logic low by the internal
resistor) will transform the device into a 2:1 multiplexer. The
SEL1 lead is the most significant line and the binary number
applied to the select pins will select the same numbered data
input (i.e., 00 selects XTALIN0/XTALOUT0).
FEATURES
One differential 3.3V LVPECL output
4:1 or 2:1 Crystal Oscillator Multiplexer
Supports parallel resonant crystals with a frequency range
of 10MHz to 27MHz. The oscillator circuit is optimized for
parallel resonant mode, and will require external capacitance
Maximum output frequency: 27MHz
LVCMOS/LVTTL SEL0 and SEL1 inputs have
internal pulldown resistors
LVPECL mode operating voltage supply range:
V
CC = 3.135V to 3.465V, VEE = 0V
ECL mode operating voltage supply range:
V
CC = 0V, VEE = -3.135V to -3.465V
0°C to 70°C ambient operating temperature
Industrial temperature information available upon request
Available in both standard (R0HS 5) and lead-free
(RoHS 6) packages

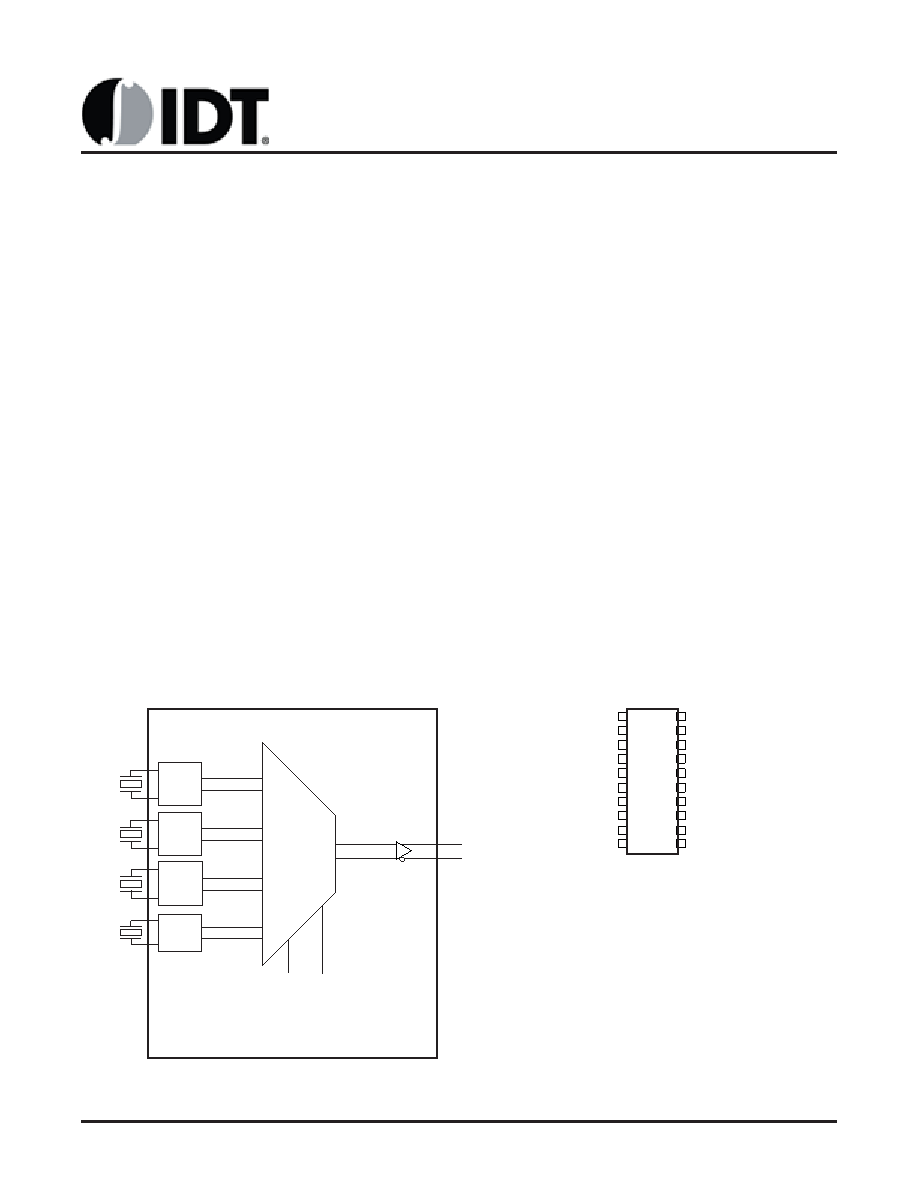

BLOCK DIAGRAM
PIN ASSIGNMENT
VCC
XTALIN0
XTALOUT0
XTALIN1
XTALOUT1
XTALIN2
XTALOUT2
XTALIN3
XTALOUT3
VEE
1
2
3
4
5
6
7
8
9
10
20
19
18
17
16
15
14
13
12
11
VCC
SEL1
SEL0
VCC
Q0
nQ0
VCC
nc
VEE
ICS85357-11
20-Lead TSSOP
4.40mm x 6.50mm x 0.92mm body package
G Package
Top View
OSC
Q0
nQ0
OSC
00
11
01
10
SEL0
SEL1
XTALIN0
XTALOUT0
XTALIN1
XTALOUT1
XTALIN2
XTALOUT2
XTALIN3
XTALOUT3
