TA1317N
2000-05-18
39/56

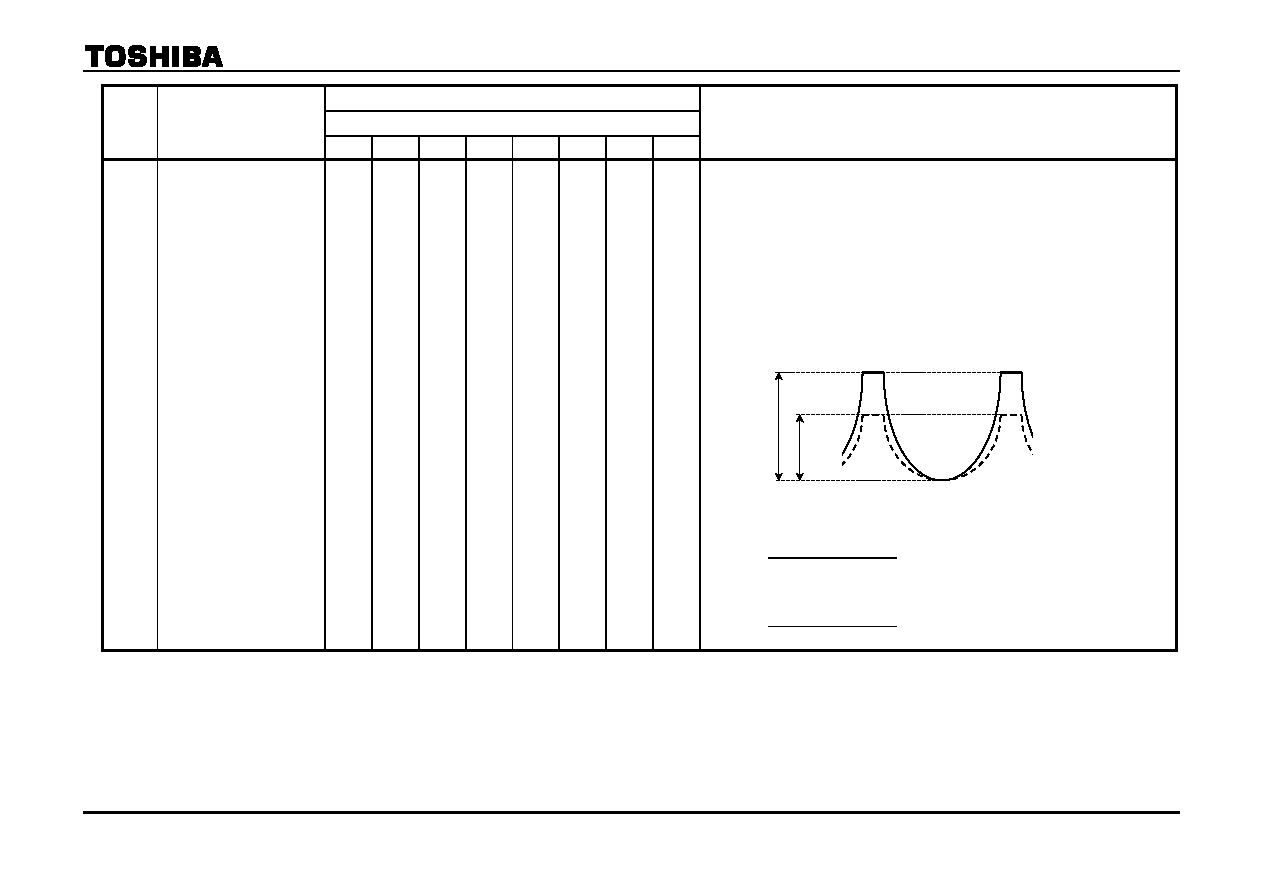

Test Condition
SW Mode
Note
No.
Parameter
SW5
SW6
SW7
SW8
SW10
SW11
SW17
SW24
Test Method
(unless otherwise specified, VCC = 9 V, Ta = 25 ± 3°C, data = preset values)
20
EW corner correction change
amount
OFF
B
ON
OFF
B
ON
A
(1) Input vertical trigger pulse to pin VIN.
Pulse level (VT)
= 3.0 V
(2) Apply external power supply (DC voltage
= 7 V) to pin 3 (EHT IN).
(3) Set EW PARABOLA (sub-address: 0A) to center (data: 20).
(4) Set EW CORNER (sub-address: 0F) to minimum (data: 00) and measure Pin 10
(EW FD) amplitude VM (00).
(5) Set EW CORNER (sub-address: 0F) to maximum (data: F8) and measure Pin 10
(EW FD) amplitude VM (F8).
(6) Calculate change amounts VMP and VMN using the following formulas.
VM (00) VPB (20)
VMP =
VPB (20)
× 100
VM (F8) VPB (20)
VMN =
VPB (20)
× 100
Pin 10 (EW FD) waveform
V
M
(
F8
)
V
M
(00)
