- 您現在的位置：買賣IC網 > PDF目錄2074 > ICS853S006AGILF (IDT, Integrated Device Technology Inc)IC CLOCK BUFFER 1:6 2GHZ 20TSSOP PDF資料下載
參數資料
| 型號： | ICS853S006AGILF |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 4/19頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLOCK BUFFER 1:6 2GHZ 20TSSOP |
| 特色產品： | IDT - ?LVPECL Buffer |
| 標準包裝： | 74 |
| 系列： | HiPerClockS™ |
| 類型： | 扇出緩沖器（分配） |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 1:6 |
| 差分 - 輸入:輸出： | 是/是 |
| 輸入： | CML，LVDS，LVPECL，SSTL |
| 輸出： | ECL，PECL |
| 頻率 - 最大： | 2GHz |
| 電源電壓： | 2.375 V ~ 3.465 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 20-TSSOP（0.173"，4.40mm 寬） |
| 供應商設備封裝： | 20-TSSOP |
| 包裝： | 管件 |
| 其它名稱： | 800-2247 |
ICS853S006I Data Sheet
LOW SKEW, 1-TO-6, DIFFERENTIAL-TO-2.5V, 3.3V LVPECL/ECL FANOUT BUFFER
ICS853S006AGI REVISION A NOVEMBER 15, 2011
12
2011 Integrated Device Technology, Inc.
Recommendations for Unused Output Pins
Outputs:
LVPECL Outputs
All unused LVPECL outputs can be left floating. We recommend that
there is no trace attached. Both sides of the differential output pair
should either be left floating or terminated.
Termination for 3.3V LVPECL Outputs
The clock layout topology shown below is a typical termination for
LVPECL outputs. The two different layouts mentioned are
recommended only as guidelines.
The differential outputs are low impedance follower outputs that
generate ECL/LVPECL compatible outputs. Therefore, terminating
resistors (DC current path to ground) or current sources must be
used for functionality. These outputs are designed to drive 50
Ω
transmission lines. Matched impedance techniques should be used
to maximize operating frequency and minimize signal distortion.
Figures 4A and 4B show two different layouts which are
recommended only as guidelines. Other suitable clock layouts may
exist and it would be recommended that the board designers
simulate to guarantee compatibility across all printed circuit and clock
component process variations.

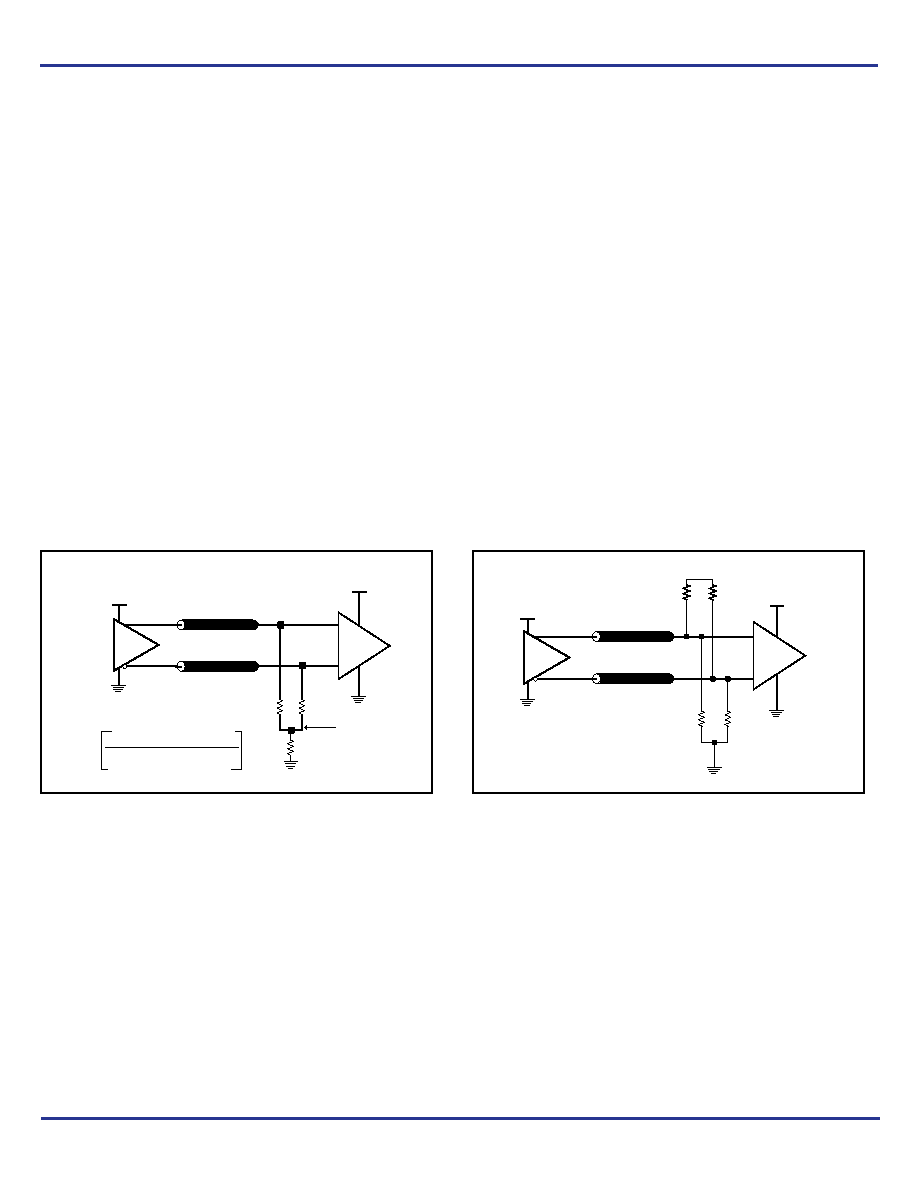

Figure 4A. 3.3V LVPECL Output Termination
Figure 4B. 3.3V LVPECL Output Termination
3.3V
V
CC - 2V
R1
50
Ω
R2
50
Ω
RTT
Z
o = 50Ω
Z
o = 50Ω
+
_
RTT =
* Z
o
1
((V
OH + VOL) / (VCC – 2)) – 2
3.3V
LVPECL
Input
R1
84
Ω
R2
84
Ω
3.3V
R3
125
Ω
R4
125
Ω
Z
o = 50Ω
Z
o = 50Ω
LVPECL
Input
3.3V
+
_
