參數資料
型號： ICS8536AG-02LF
廠商： IDT, Integrated Device Technology Inc
文件頁數： 7/17頁
文件大?。?/td> 0K
描述： IC CLOCK BUFFER MUX 3:6 24-TSSOP
標準包裝： 62
系列： HiPerClockS™
類型： 扇出緩沖器（分配），多路復用器
電路數： 1
比率 - 輸入:輸出： 3:6
差分 - 輸入:輸出： 無/是
輸入： LVCMOS，LVTTL，晶體
輸出： LVPECL
頻率 - 最大： 266MHz
電源電壓： 2.375 V ~ 3.465 V
工作溫度： 0°C ~ 70°C
安裝類型： 表面貼裝
封裝/外殼： 24-TSSOP（0.173"，4.40mm 寬）
供應商設備封裝： 24-TSSOP
包裝： 管件
ICS8536AG-02 REVISION A JULY 21, 2010
15
2010 Integrated Device Technology, Inc.
ICS8536-02 Data Sheet
1-TO-6, DUALCRYSTAL/LVCMOS-TO-3.3V, 2.5V LVPECL FANOUT BUFFER
Reliability Information
Table 8. θJA vs. Air Flow Table for a 24 Lead TSSOP
Transistor Count
The transistor count for ICS8536-02 is: 467
Package Outline and Package Dimensions

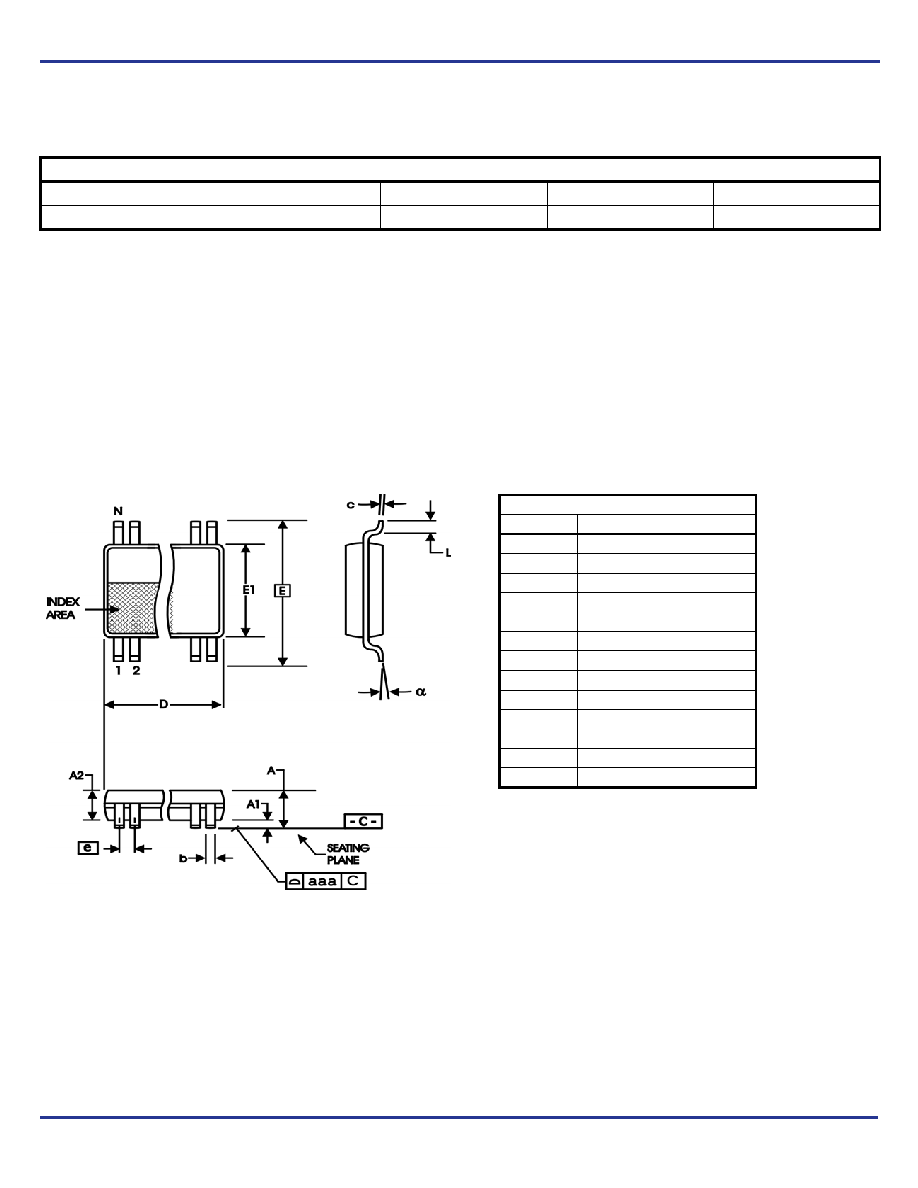

Package Outline - G Suffix for 24 Lead TSSOP
Table 9. Package Dimensions
Reference Document: JEDEC Publication 95, MO-153
θ
JA vs. Air Flow
Meters per Second
01
2.5
Multi-Layer PCB, JEDEC Standard Test Boards
87.8°C/W
83.5°C/W
81.3°C/W
All Dimensions in Millimeters
Symbol
Minimum
Maximum
N
24
A
1.20
A1
0.5
0.15
A2
0.80
1.05
b
0.19
0.30
c
0.09
0.20
D
7.70
7.90
E
6.40 Basic
E1
4.30
4.50
e
0.65 Basic
L
0.45
0.75
α
0°
8°
aaa
0.10
