| 型號： | ICS8536AG-02LF |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 2/17頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLOCK BUFFER MUX 3:6 24-TSSOP |
| 標準包裝： | 62 |
| 系列： | HiPerClockS™ |
| 類型： | 扇出緩沖器（分配），多路復用器 |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 3:6 |
| 差分 - 輸入:輸出： | 無/是 |
| 輸入： | LVCMOS，LVTTL，晶體 |
| 輸出： | LVPECL |
| 頻率 - 最大： | 266MHz |
| 電源電壓： | 2.375 V ~ 3.465 V |
| 工作溫度： | 0°C ~ 70°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 24-TSSOP（0.173"，4.40mm 寬） |
| 供應商設備封裝： | 24-TSSOP |
| 包裝： | 管件 |
ICS8536AG-02 REVISION A JULY 21, 2010
10
2010 Integrated Device Technology, Inc.
ICS8536-02 Data Sheet
1-TO-6, DUALCRYSTAL/LVCMOS-TO-3.3V, 2.5V LVPECL FANOUT BUFFER
Crystal Input Interface
The ICS8536-02 has been characterized with 18pF parallel resonant
crystals. The capacitor values shown in Figure 2 below were
determined using an 18pF parallel resonant crystal and were chosen
to minimize the ppm error.

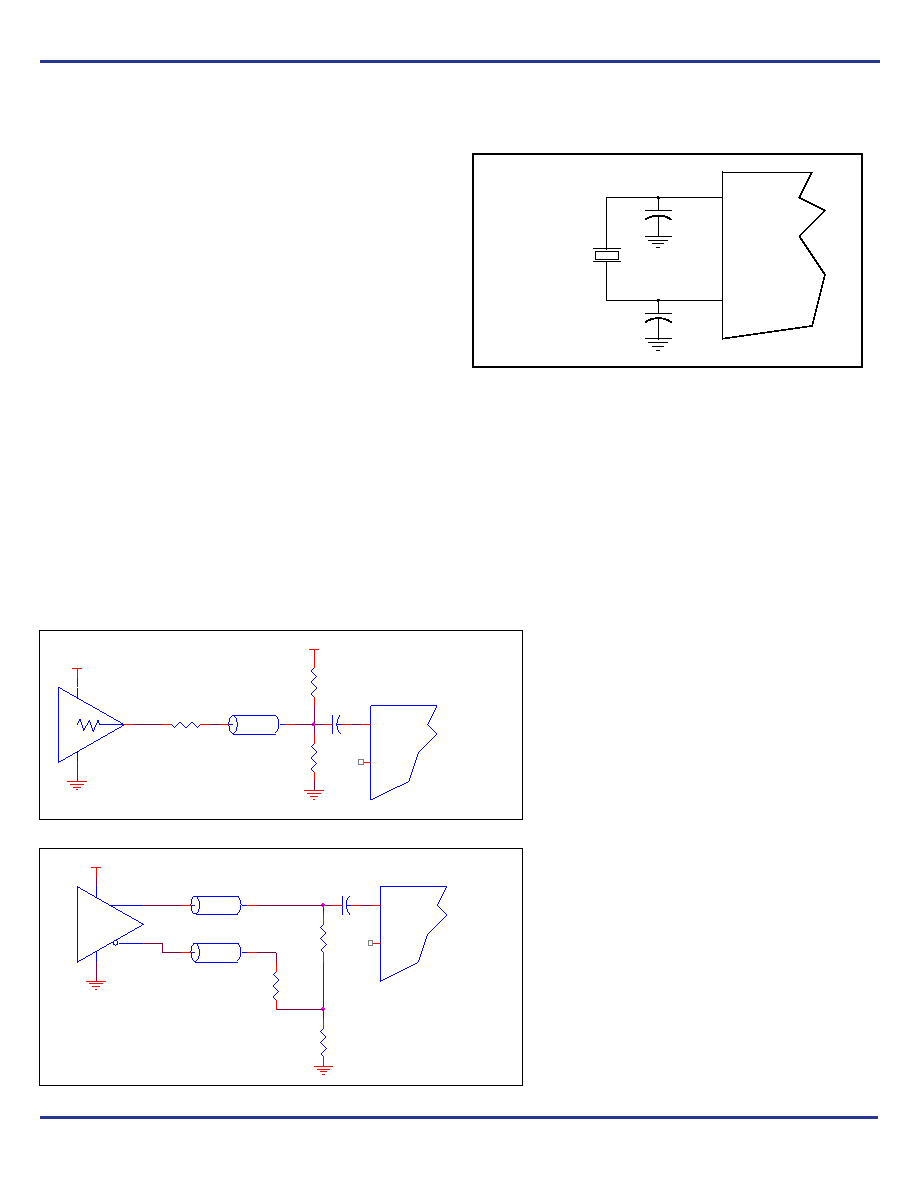

Figure 2. Crystal Input Interface
Overdriving the XTAL Interface
The XTAL_IN input can accept a single-ended LVCMOS signal
through an AC coupling capacitor. A general interface diagram is
shown in Figure 3A. The XTAL_OUT pin can be left floating. The
maximum amplitude of the input signal should not exceed 2V and the
input edge rate can be as slow as 10ns. This configuration requires
that the output impedance of the driver (Ro) plus the series
resistance (Rs) equals the transmission line impedance. In addition,
matched termination at the crystal input will attenuate the signal in
half. This can be done in one of two ways. First, R1 and R2 in parallel
should equal the transmission line impedance. For most 50
applications, R1 and R2 can be 100
. This can also be accomplished
by removing R1 and making R2 50
. By overdriving the crystal
oscillator, the device will be functional, but note, the device
performance is guaranteed by using a quartz crystal.
Figure 3A. General Diagram for LVCMOS Driver to XTAL Input Interface
Figure 3B. General Diagram for LVPECL Driver to XTAL Input Interface
XTAL_IN
XTAL_OUT
X1
18pF Parallel Crystal
C1
33pF
C2
27pF
R2
100
R1
100
RS
43
Ro ~ 7 Ohm
Driv er_LVCMOS
Zo = 50 Ohm
C1
0.1uF
3.3V
Cry stal Input Interf ace
XTAL_IN
XTAL_OUT
Cry stal Input Interf ace
XTAL_IN
XTAL_OUT
R3
50
C1
0.1uF
R2
50
R1
50
Zo = 50 Ohm
LVPECL
Zo = 50 Ohm
VCC=3.3V
