參數資料
型號： DSP56F803BU80
廠商： Freescale Semiconductor
文件頁數： 21/52頁
文件大小： 0K
描述： IC DSP 80MHZ 64KB FLASH 100LQFP
標準包裝： 90
系列： 56F8xx
核心處理器： 56800
芯體尺寸： 16-位
速度： 80MHz
連通性： CAN，EBI/EMI，SCI，SPI
外圍設備： POR，PWM，WDT
輸入/輸出數： 16
程序存儲器容量： 71KB（35.5K x 16）
程序存儲器類型： 閃存
RAM 容量： 2.5K x 16
電壓 - 電源 (Vcc/Vdd)： 3 V ~ 3.6 V
數據轉換器： A/D 8x12b
振蕩器型： 外部
工作溫度： -40°C ~ 85°C
封裝/外殼： 100-LQFP
包裝： 托盤
56F803 Technical Data, Rev. 16
28
Freescale Semiconductor
3.5.2
Ceramic Resonator
It is also possible to drive the internal oscillator with a ceramic resonator, assuming the overall system
design can tolerate the reduced signal integrity. In Figure 3-8, a typical ceramic resonator circuit is
shown. Refer to supplier’s recommendations when selecting a ceramic resonator and associated
components. The resonator and components should be mounted as close as possible to the EXTAL and
XTAL pins. The internal 56F80x oscillator circuitry is designed to have no external load capacitors
present. As shown in Figure 3-7 no external load capacitors should be used.

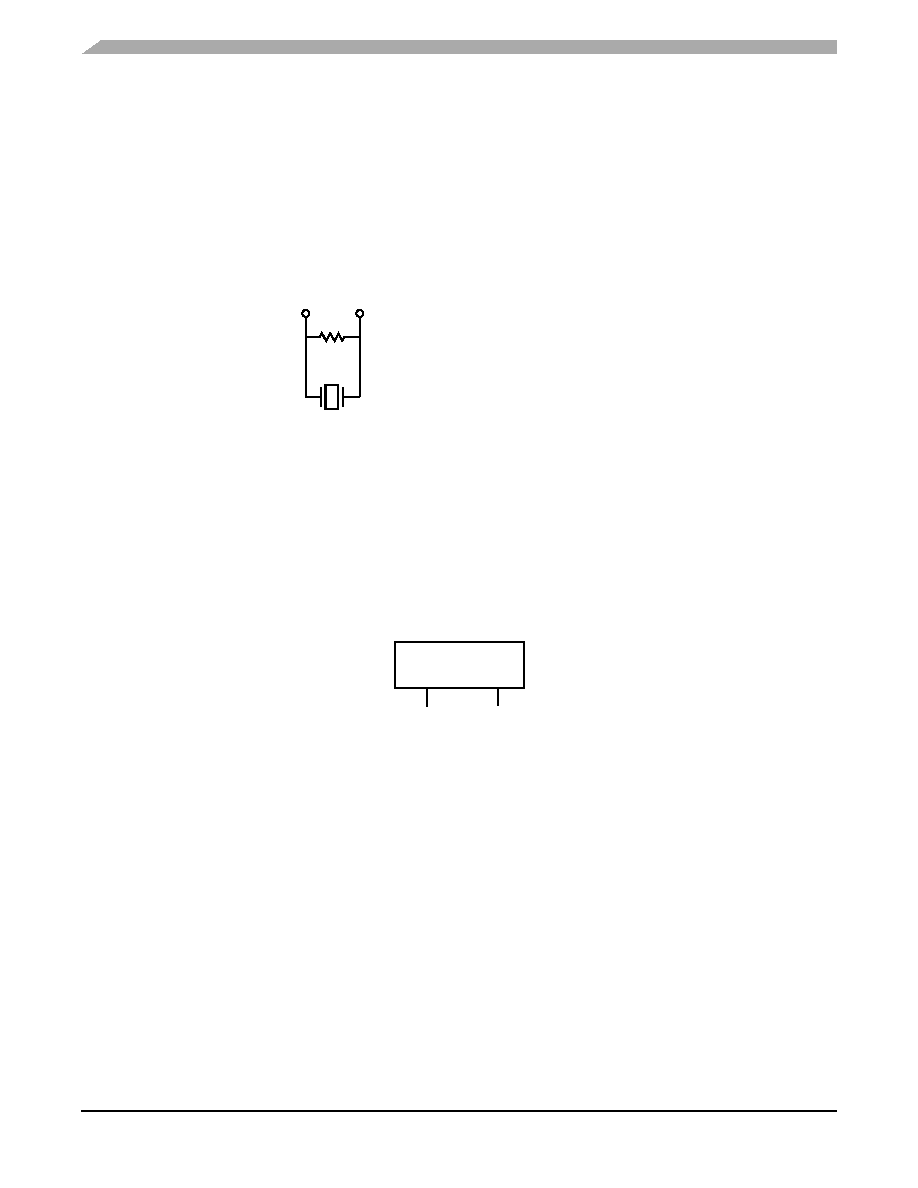

Figure 3-8 Connecting a Ceramic Resonator
Note: Freescale recommends only two terminal ceramic resonators vs. three terminal resonators
(which contain an internal bypass capacitor to ground).
3.5.3
External Clock Source
The recommended method of connecting an external clock is given in Figure 3-9. The external clock
source is connected to XTAL and the EXTAL pin is grounded.
Figure 3-9 Connecting an External Clock Signal
Recommended Ceramic Resonator
Parameters:
Rz = 1 to 3 MΩ
fc = 8MHz (optimized for 8MHz)
EXTAL XTAL
Rz
fc
56F803
XTAL
EXTAL
External
VSS
Clock
