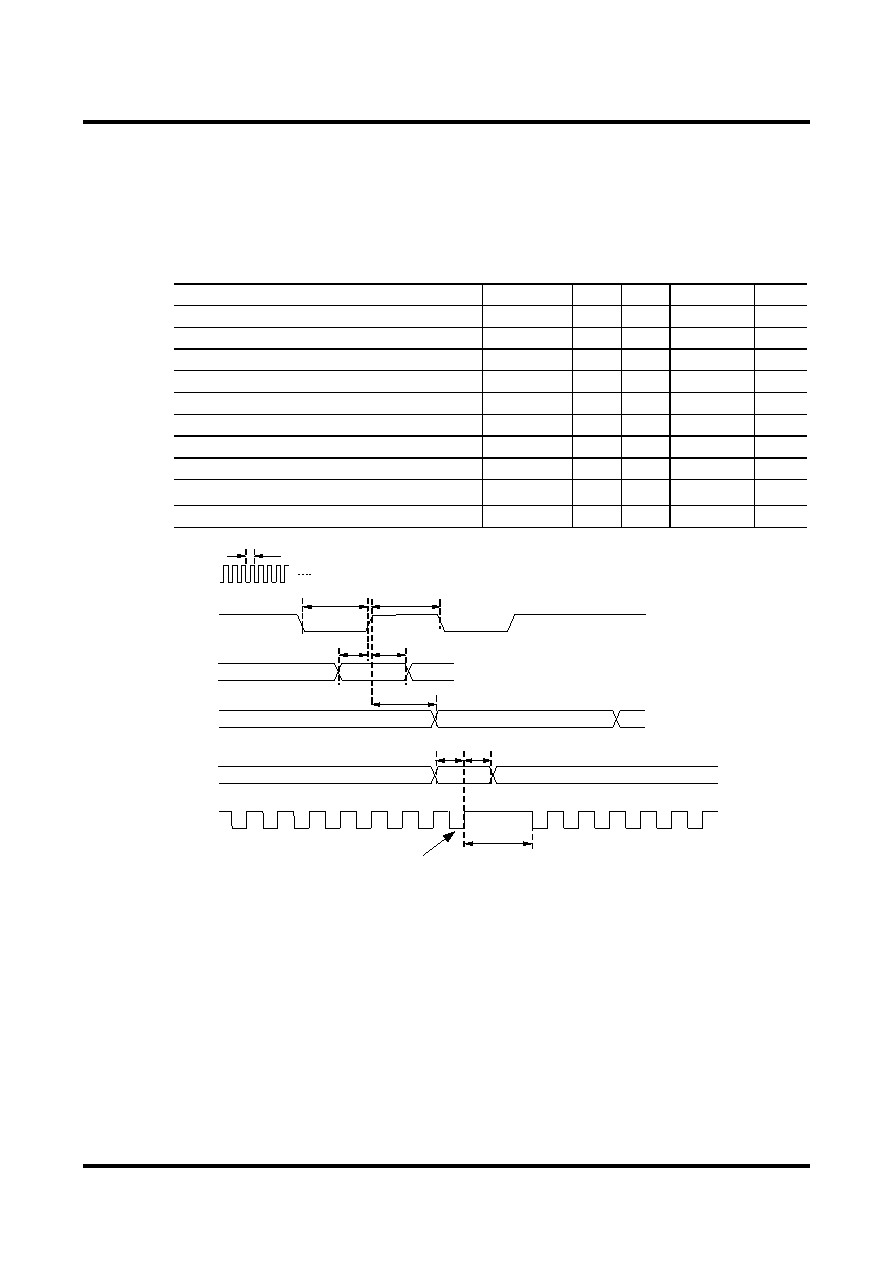

MSM6636/6636B User’s Manual
Electrical Characteristics
7 – 6
7.4.2 CPU Interface Timing
1)
MSM6636
Serial Interface Timing between CPUs
Clock synchronous serial
DV
DD = AVDD = 5 V ±10%, Ta = –40 to +125°C
Parameter
Symbol
Min.
Typ.
Max.
Unit
OSC0 (source oscillation) Pulse Cycle
t
φ
62
—
500
ns
Period of SCLK Low
t
CKLW
8t
φ
——
ns
Period of SCLK High
t
CKHW
8t
φ
——
ns
Setup Time, RXD High/Low to SCLK High
t
SRS
4t
φ
——
ns
Hold Time, SCLK High to RXD High/Low
t
SRH
4t
φ
——
ns
Output Delay Time, SCLK High to TXD High/Low
t
STD
4t
φ
—6t
φ + 100
ns
Setup Time, A-D High/Low to SCLK High
t
AS
0—
—
ns
Hold Time, SCLK High to A-D High/Low
t
AH
8t
φ
——
ns
Time Interval between SCLK Frames
*1
t
INT1
8t
φ
——
ns
Time Interval between SCLK Frames
*2
t
INT2
16t
φ
——
ns
t
CKLW
t
CKHW
t
STD
t
INT1, 2
Final SCLK Rise of 1 Frame
tφ
OSC0
SCLK
t
SRS
t
SRH
RXD
SCLK
TXD
A-D
t
AS
t
AH
*1 Between “Communication type (WR) and address setting” frame and “WR data” frame.
Between one “WR data” frame and the next “WR data” frame during continuous WR.
*2 Between “Communication type (RD) and address setting” frame and “RD data” frame.
Between one “RD data” frame and the next “RD data” frame during continuous RD.
