6. Functional Description
92
EPSON
S1R72V17*** Technical Manual (Rev.1.6)
6.3.9.2.3.2
When FS Device is Connected
The procedure to be executed when an FS device is connected is the same as for the
case when HS device is connected.
For details, refer to the preceding section.
OpMode[1:0]
XcvrSelect[1:0]
TermSelect
DP / DM
LineState[1:0]
PortSpeed[1:0]
time
T2
Disable BS and NRZI
'J' State
FS
T0
T1
FS Mode
Device is suspended
(FS Mode)
'K' State
'J' State
'K' State
Downstream Resume
Upstream
Resume
T3
HostState[2:0]
DetectRmtWkup
SUSPEND
RESUME
Power Down

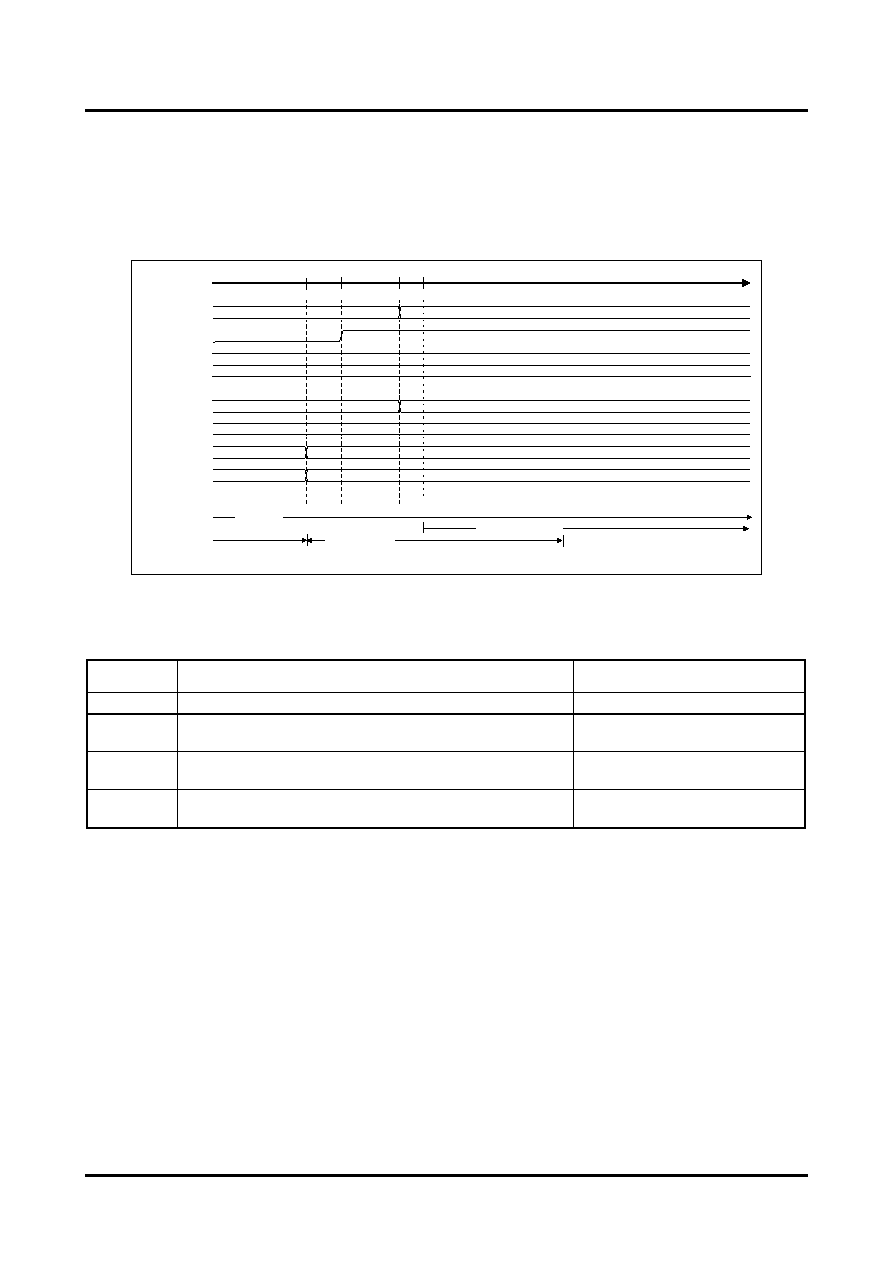

Fig. 6.39 Remote wakeup timing (FS mode)
Table 6.34 Remote Wakeup Timing Values (FS Mode)
Timing
Parameter
Description
Value
T0
The device starts sending out a remote wakeup signal (K).
0 (reference)
T1
The remote wakeup signal (K) is detected.
A remote wakeup detected status is issued (by hardware).
T0 + 2.5us< T1 {TURLK}
T2
(reference)
Host state transition execution (H_NegoControl_0.AutoMode) is
set to GoRESUME (by firmware).
T2< T1 + 900us
T3
(reference)
The host starts issuing a resume signal (K) (in hardware).
T3< T0 + 1ms{TURSM}
Note: Names stipulated in the USB2.0 Standard are shown in { }.
