29
SINGLE-CHIP 8-BIT CMOS MICROCOMPUTER with CLOSED CAPTION DECODER
and ON-SCREEN DISPLAY CONTROLLER
M37280MF–XXXSP, M37280MK–XXXSP
M37280EKSP
MITSUBISHI MICROCOMPUTERS
PRELIMINAR
Y
Notice:
This
is not
a final
specification.
Some
paramentic
limits
are
subject
to change.
Rev. 1.0

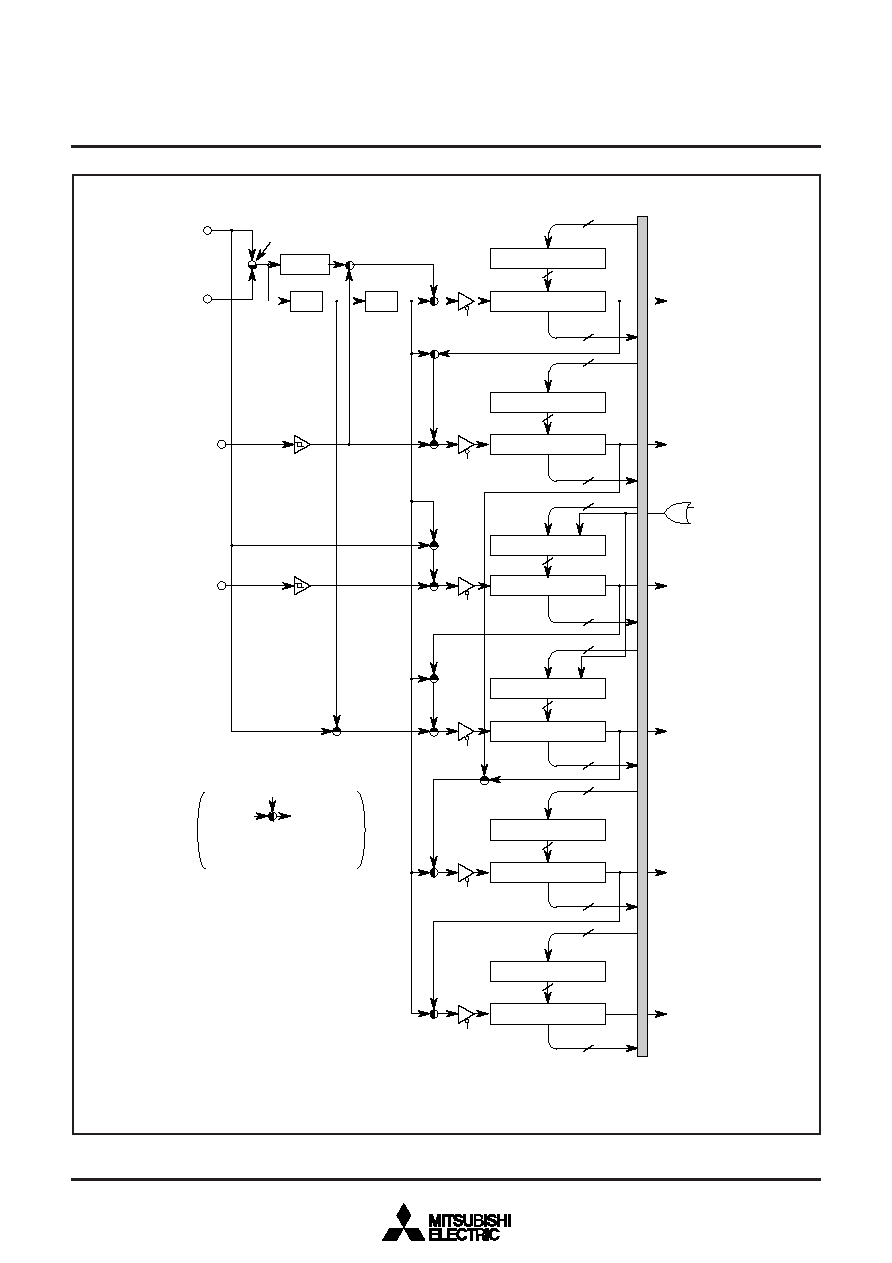

Fig. 12.4.3 Timer Block Diagram
Timer 1 (8)
1/4096
1/2
CM7
TM15
1/8
Timer 1 latch (8)
8
TM10
TM12
TM14
TM11
TM13
Timer 2 (8)
Timer 2 latch (8)
8
Timer 3 (8)
Timer 3 latch (8)
8
Timer 4 (8)
Timer 4 latch (8)
8
Timer 5 (8)
Timer 5 latch (8)
8
Timer 6 (8)
Timer 6 latch (8)
8
Data bus
Timer 1
interrupt request
Timer 2
interrupt request
Timer 3
interrupt request
Reset
STP instruction
TM20
TM22
T3CS
Timer 4
interrupt request
TM24
TM23
TM21
TM16
Timer 5
interrupt request
TM27
TM25
Timer 6
interrupt request
TM17
TM26
TM21
XCIN
XIN
TIM2
TIM3
Selection gate : Connected to
black side at
reset
TM1 : Timer mode register 1
TM2 : Timer mode register 2
T3CS : Timer 3 count source
switch bit (address 00C716)
CM : CPU mode register
Notes 1: HIGH pulse width of external clock inputs TIM2 and TIM3 needs 4 machine cycles or more.
2: When the external clock source is selected, timers 1, 2, and 3 are counted at a rising edge of input signal.
FF16
0716
3: In the stop mode or the wait mode, external clock inputs TIM2 and TIM3 cannot be used.
