LTC3872
5
3872fa
PI FU CTIO S
UU
U
IPRG (Pin 1/Pin 4): Current Sense Limit Select Pin.
ITH (Pin 2/Pin 3): It serves as the error amplier com-
pensation point. Nominal voltage range for this pin is
0.7V to 1.9V.
VFB (Pin 3/Pin 2): Receives the feedback voltage from an
external resistor divider across the output.
GND (Pin 4/Pin 1): Ground Pin.
NGATE (Pin 5/Pin 8): Gate Drive for the External N-Channel
MOSFET. This pin swings from 0V to VIN.
VIN (Pin 6/Pin 7): Supply Pin. This pin must be closely
decoupled to GND (Pin 4).
RUN/SS (Pin 7/Pin 6): Shutdown and external soft-start
pin. In shutdown, all functions are disabled and the NGATE
pin is held low.
SW (Pin 8/Pin 5): Switch node connection to inductor and
current sense input pin through external slope compensa-
tion resistor. Normally, the external N-channel MOSFET’s
drain is connected to this pin.
Exposed Pad (NA/Pin 9): Ground. Must be soldered to PCB
for electrical contact and rated thermal performance.
(TS8/DD8)
RUN/SS
VIN
SW
GND
ITH
VFB
NGATE
3872 FD
IPRG
SLOPE
COMPENSATION
550kHz
OSCILLATOR
CURRENT
COMPARATOR
S
R
Q
VIN
VOLTAGE
REFERENCE
UNDERVOLTAGE
LOCKOUT
–
+
ITH
BUFFER
SWITCHING
LOGIC CIRCUIT
CURRENT LIMIT
CLAMP
INTERNAL
SOFT-START
RAMP
–+
ILIM
RS
LATCH
1.2V
UV
SHUTDOWN
COMPARATOR
SHDN
ERROR
AMPLIFIER
0.7
μA
–
+

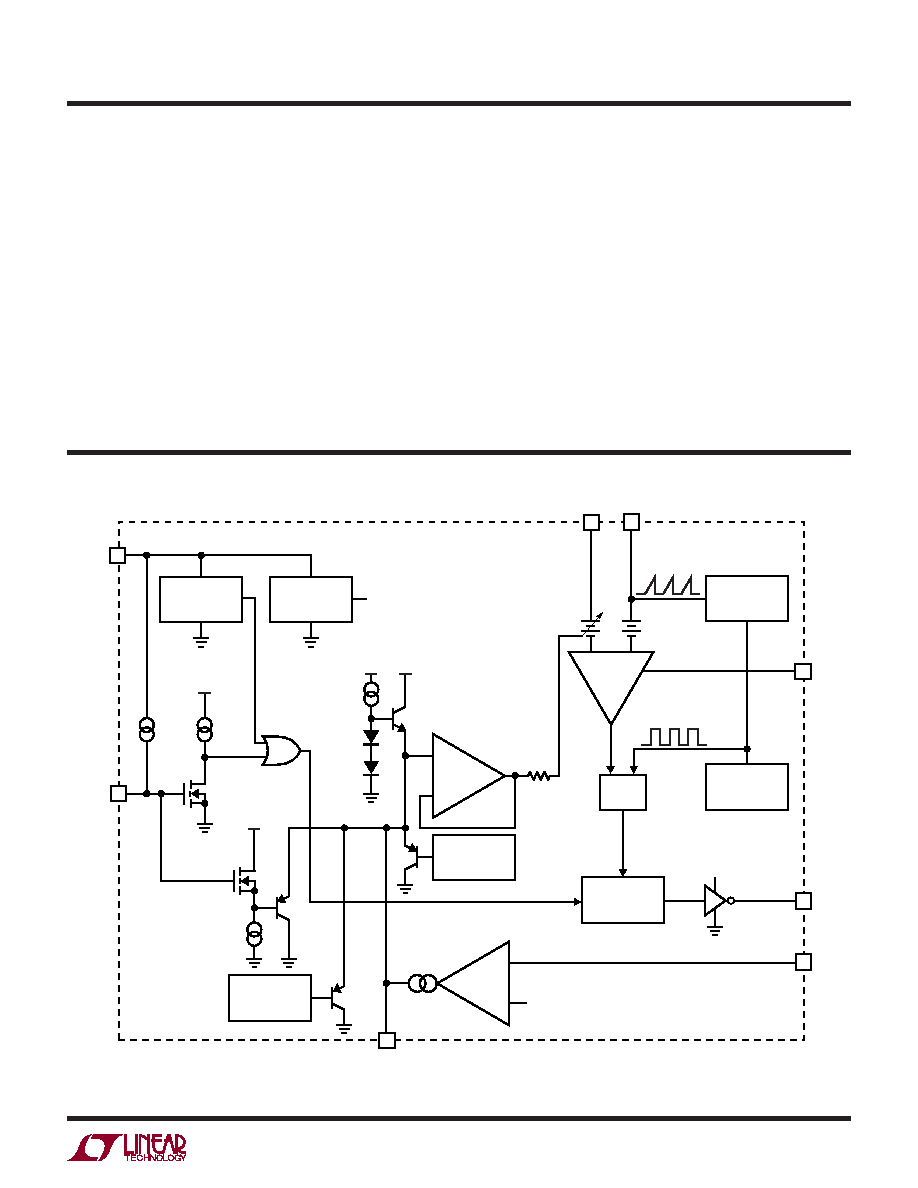

FUNCTIONAL DIAGRAM
