- 您現在的位置：買賣IC網 > PDF目錄2074 > ICS8538BG-31LF (IDT, Integrated Device Technology Inc)IC CLOCK BUFFER MUX 2:8 28-TSSOP PDF資料下載
參數資料
| 型號： | ICS8538BG-31LF |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 12/14頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLOCK BUFFER MUX 2:8 28-TSSOP |
| 標準包裝： | 50 |
| 系列： | HiPerClockS™ |
| 類型： | 扇出緩沖器（分配），多路復用器 |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 2:8 |
| 差分 - 輸入:輸出： | 無/是 |
| 輸入： | LVCMOS，LVTTL，晶體 |
| 輸出： | LVPECL |
| 頻率 - 最大： | 266MHz |
| 電源電壓： | 3.135 V ~ 3.465 V |
| 工作溫度： | 0°C ~ 70°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 28-TSSOP（0.173"，4.40mm 寬） |
| 供應商設備封裝： | 28-TSSOP |
| 包裝： | 管件 |
| 其它名稱： | 8538BG-31LF |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁當前第12頁第13頁第14頁
ICS8538-31
LOW SKEW, 1-TO-8, CRYSTAL OSCILLATOR/LVCMOS-TO-3.3V LVPECL FANOUT BUFFER
IDT / ICS LVPECL FANOUT BUFFER
7
ICS8538BG-31 REV. B FEBRUARY 5, 2008

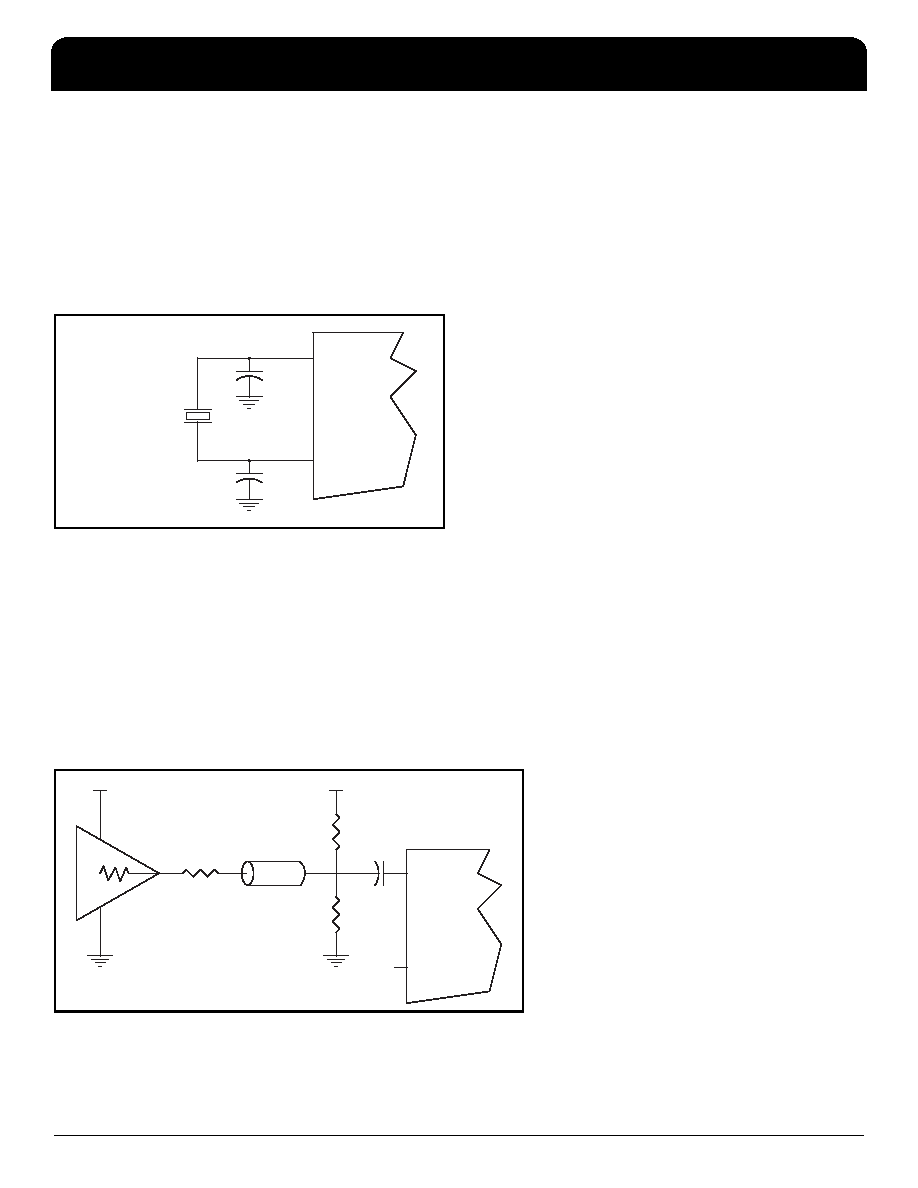

Application Information
Crystal Input Interface
The ICS8538-31 has been characterized with 18pF parallel
resonant crystals. The capacitor values, C1 and C2, shown in
Figure 2 below were determined using an 18pF parallel resonant
crystal and were chosen to minimize the ppm error. These same
capacitor values will tune any 18pF parallel resonant crystal over
the frequency range and other parameters specified in this data
sheet. The optimum C1 and C2 values can be slightly adjusted for
different board layouts.
Figure 2. Crystal Input Interface
LVCMOS to XTAL Interface
The XTAL_IN input can accept a single-ended LVCMOS signal
through an AC coupling capacitor. A general interface diagram is
shown in Figure 3. The XTAL_OUT pin can be left floating. The
input edge rate can be as slow as 10ns. For LVCMOS inputs, it is
recommended that the amplitude be reduced from full swing to half
swing in order to prevent signal interference with the power rail and
to reduce noise. This configuration requires that the output
impedance of the driver (Ro) plus the series resistance (Rs) equals
the transmission line impedance. In addition, matched termination
at the crystal input will attenuate the signal in half. This can be
done in one of two ways. First, R1 and R2 in parallel should equal
the transmission line impedance. For most 50
applications, R1
and R2 can be 100
. This can also be accomplished by removing
R1 and making R2 50
.
Figure 3. General Diagram for LVCMOS Driver to XTAL Input Interface
XTAL_IN
XTAL_OUT
X1
18pF Parallel Crystal
C1
18p
C2
22p
XTAL_IN
XTAL_OUT
Ro
Rs
Zo = Ro + Rs
50
0.1f
R1
R2
VCC
