VERSACLOCK LOW POWER CLOCK GENERATOR EEPROM CLOCK GENERATOR
參數資料
型號： 5P49EE502NDGI
廠商： IDT, Integrated Device Technology Inc
文件頁數： 22/26頁
文件大?。?/td> 0K
描述： IC CLOCK GENERATOR 20QFN
標準包裝： 100
系列： VersaClock™
類型： 時鐘發生器
PLL： 帶旁路
輸入： LVTTL，晶體
輸出： LVCMOS，LVTTL
電路數： 1
比率 - 輸入:輸出： 1:5
差分 - 輸入:輸出： 無/無
頻率 - 最大： 120MHz
除法器/乘法器： 是/無
電源電壓： 1.71 V ~ 1.89 V
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝
封裝/外殼： 20-VFQFN 裸露焊盤
供應商設備封裝： 20-VFQFPN（3x3）
包裝： 管件
其它名稱： 800-2522
IDT5P49EE502
VERSACLOCK LOW POWER CLOCK GENERATOR
EEPROM CLOCK GENERATOR
IDT VERSACLOCK LOW POWER CLOCK GENERATOR
5
IDT5P49EE502
REV L 072512

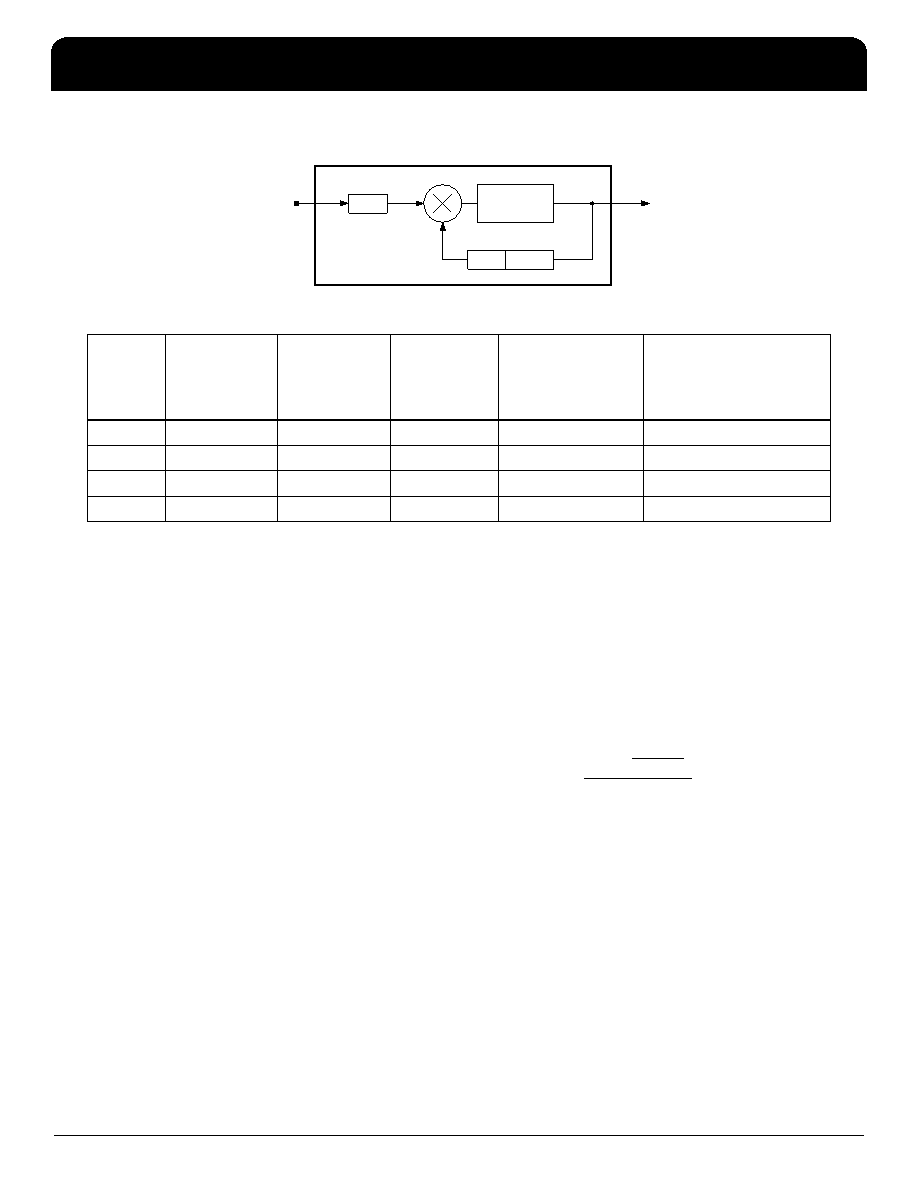

PLL Features and Descriptions
PLL Block Diagram
Crystal Input (XIN/REF)
The crystal oscillators should be fundamental mode quartz
crystals; overtone crystals are not suitable. Crystal
frequency should be specified for parallel resonance with
50
Ω maximum equivalent series resonance. 0
ONXTALB=0 bit needs to be set for XIN/REF.
Crystal Load Capacitors
The device crystal connections should include pads for
small capacitors from X1 to ground and from X2 to ground.
These capacitors are used to adjust the stray capacitance of
the board to match the nominally required crystal load
capacitance. Because load capacitance can only be
increased in this trimming process, it is important to keep
stray capacitance to a minimum by using very short PCB
traces (and no vias) between the crystal and device. Crystal
capacitors must be connected from each of the pins X1 and
X2 to ground.
The crystal cpacitors are internal to the device and have an
effective value of 4pF.
Reference Pre-Divider, Reference Divider,
Feedback-Divider and Post-Divider
Each PLL incorporates an 8-bit reference-scaler and a
11-bit feedback divider which allows the user to generate
four unique non-integer-related frequencies. PLLA and
PLLD each have a feedback pre-divider that provides
additional multiplication for kHz reference clock
applications. Each output divider supports 8-bit post-divider.
The following equation governs how the output frequency is
calculated.
Where FIN is the reference frequency, XDIV is the feedback
pre-divider value, M is the feedback-divider value, D is the
reference divider value, ODIV is the total post-divider value,
and FOUT is the resulting output frequency. Programming
any of the dividers may cause glitches on the outputs.
Ref-Divider
(D) Values
Feedback
Pre-Divider
(XDIV)
Values
Feedback
(M) Values
Programmable
Loop Bandwidth
Spread Spectrum
Generation Capability
PLLA
1 - 255
1 or 4
6 - 2047
Yes
No
PLLB
1 - 255
4
6 - 2047
Yes
PLLC
1 - 255
1 or 8 bit divide
6 - 2047
Yes
No
PLLD
1 - 255
1 or 4
6 - 2047
Yes
No
VCO
D
XDIV
M
(
)
F
OUT =
XDIV*M
D
F
IN *
ODIV
(Eq. 2)
