34
UT80C196KD
XTAL1
External Clock
Input

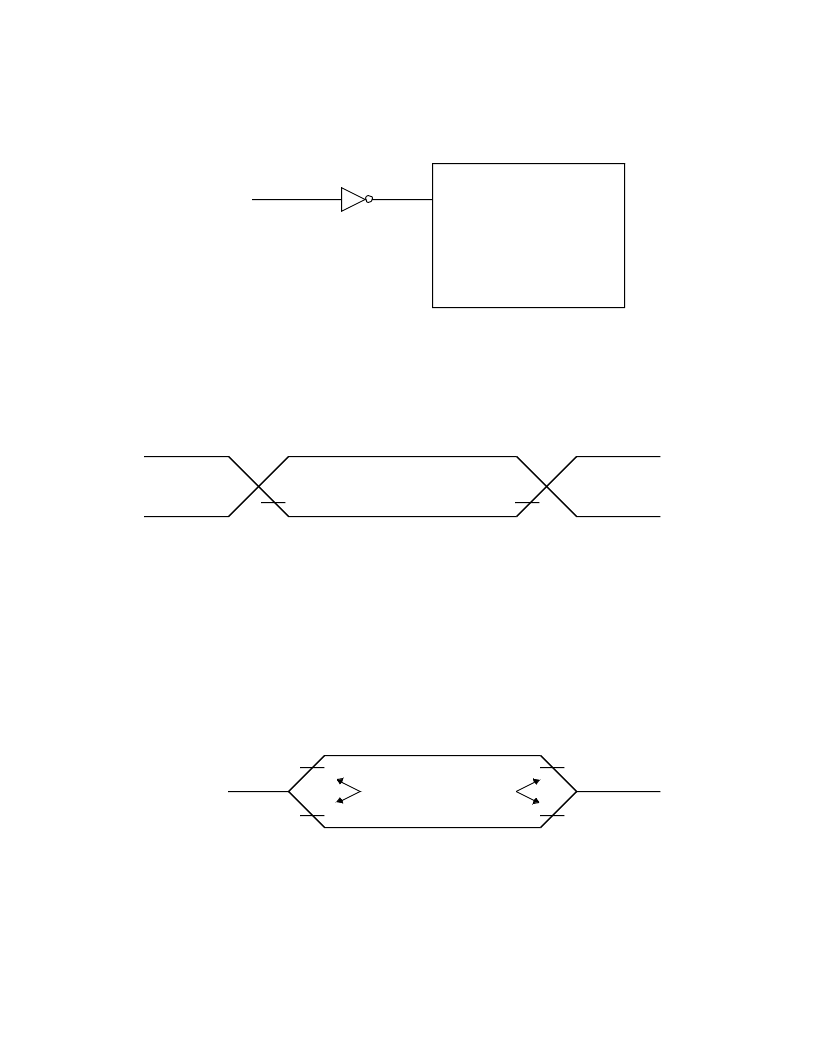

Figure 9. External Clock Connections
V
DD
0.0V
1.4V
1.4V
TEST POINTS
AC Testing inputs are driven at V
DD
for a Logic “1” and 0.0V for a Logic “0”. Timing measure-
ments are made at 1.4V.
Figure 10. AC Testing Input, Output Waveforms
V
LOAD
For timing purposes a port pin is no longer floating when it changes to a voltage outside the ref-
erence points shown and begins to float when it changes to a voltage inside the reference points
shown. I
OL
= 4mA, I
OH
= -4mA.
V
OL
+ 0.5V
V
OH
- 0.5V
V
OL
+ 0.5V
V
OH
- 0.5V
TIMING REFERENCE
POINTS
Figure 11. Float Waveforms
