Epson Research and Development
Page 79
Vancouver Design Center
Hardware Functional Specification
S1D13A05
Issue Date: 2003/05/01
X40A-A-001-04
Revision 4.0
6. t6typ
= (REG[28h] bits 9-0) - (REG[2Ch] bits 22-16) + 2
7. t7typ
= (REG[A0h] bits 8-0)
8. t8typ
= (REG[A4h] bits 5-0)
9. t9typ
= (REG[ACh] bits 6-0)
10. t10typ
= (REG[A8h] bits 7-0)
11. t11typ
= (REG[B0h] bits 6-0)
12. t12typ
= (REG[B4h] bits 4-0)

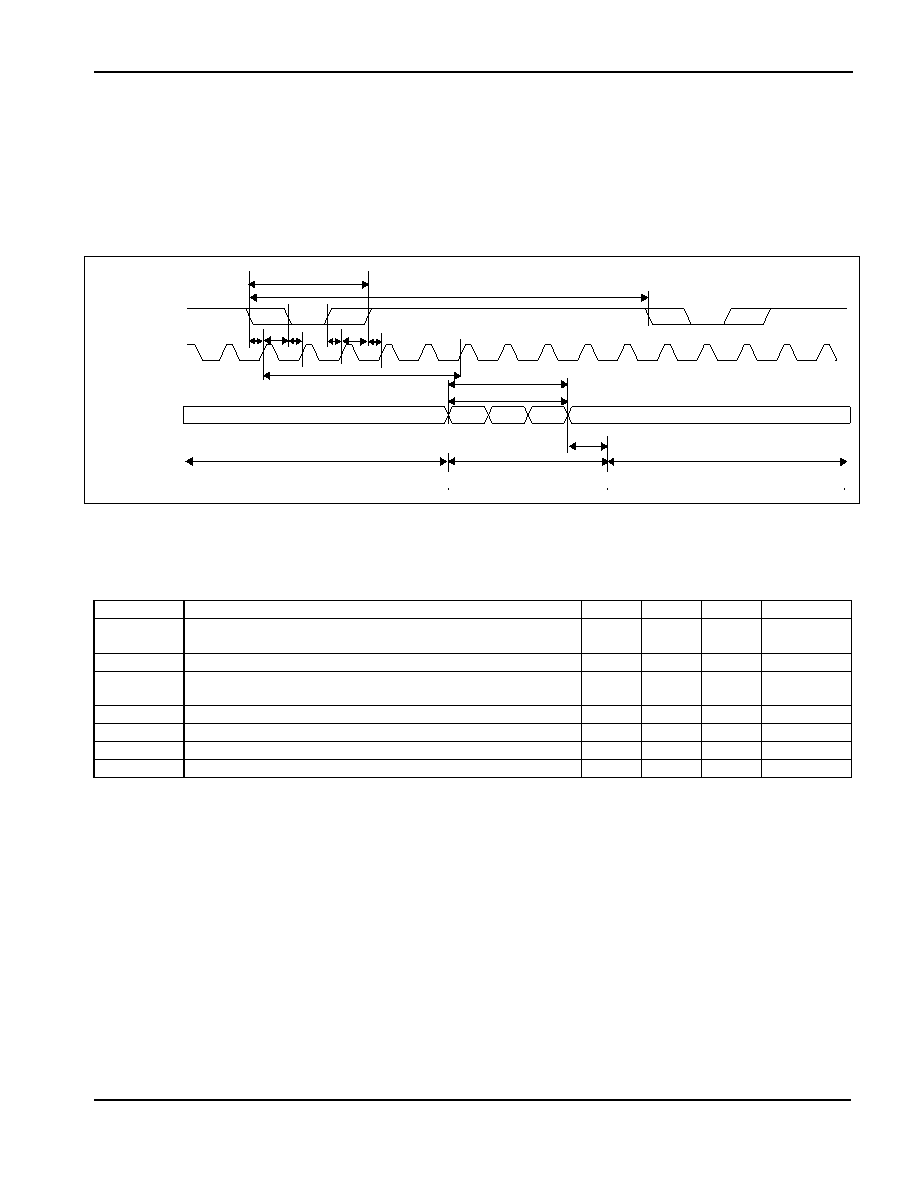

Figure 6-31: Sharp HR-TFT Panel Vertical Timing
1. Lines
= 1 Horizontal Line
2. Ts
= pixel clock period
3. t1typ
= (REG[3Ch] bits 18-16) + 1
4. t2typ
= (REG[30h] bits 9-0) + 1
5. t3typ
The FPFRAME (SPS) rising/falling edge can occur before or after FPLINE (LP) rising edge depending
on the value stored in the FPLINE Pulse Start Position bits (REG[2Ch] bits 9-0). To obtain the case
indicated by t3, set the FPLINE Pulse Start Position bits to 0 and the FPFRAME (SPS) rising/falling
edge will occur 1 Ts before the FPLINE (LP) rising edge. To obtain the case indicated by t4, set the
FPLINE Pulse Start Position bits to a value between 1 and the Horizontal Total - 1. Then t4 = (Horizontal
Total Period - 1) - (REG[2Ch] bits 9-0)
6. t5typ
= (REG[38h] bits 9-0)
7. t6typ
= (REG[34h] bits 9-0) + 1
8. t7typ
= (REG[B8h] bits 2-0)
Table 6-28: Sharp HR-TFT Panel Vertical Timing
Symbol
Parameter
Min
Typ
Max
Units
t1
FPFRAME (SPS) pulse width
1
note 3
8
Lines
(note 1)
t2
Vertical total period
1
note 4
1024
Lines
t3
FPFRAME (SPS) rising/falling edge to FPLINE (LP) rising edge
1
(note 5)
Ts (note 2)
t4
FPLINE (LP) rising edge to FPFRAME (SPS) rising/falling edge
0
note 5
1023
Ts
t5
Vertical display start position
0
note 6
1023
Lines
t6
Vertical display period
1
note 7
1024
Lines
t7
Extra driving period for GPIO0 (PS1/2)
0
note 8
7
Lines
Driving period for PS3
t7
Driving period for PS1 or PS2
Vertical Display Period
t6
t5
t1
t2
Line 1
Last
FPFRAME
FPLINE
(SPS)
(LP)
FPDAT[17:0]
(OB[5:0],
OG[5:0],
OR[5:0])
t4
t4 t3
t3
