參數資料
| 型號： | PI3V514BE |
| 廠商： | Pericom |
| 文件頁數： | 8/9頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC VIDEO MUX/DEMUX 4X1 48BQSOP |
| 產品變化通告： | Product Discontinuation 09/Dec/2010 |
| 標準包裝： | 49 |
| 功能： | 視頻多路復用器/多路分解器 |
| 電路： | 5 x 4:1 |
| 導通狀態電阻： | 8 歐姆 |
| 電壓電源： | 單電源 |
| 電壓 - 電源，單路/雙路(±)： | 2.5 V ~ 3.3 V |
| 電流 - 電源： | 2.4mA |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 48-FSOP（0.154"，3.90mm 寬） |
| 供應商設備封裝： | 48-BQSOP |
| 包裝： | 管件 |
8
PS8755A
11/02/04
PI3V514
Low On-Resistance, 3.3V High-Bandwidth
5-port, 4:1 Mux/DeMux VideoSwitch

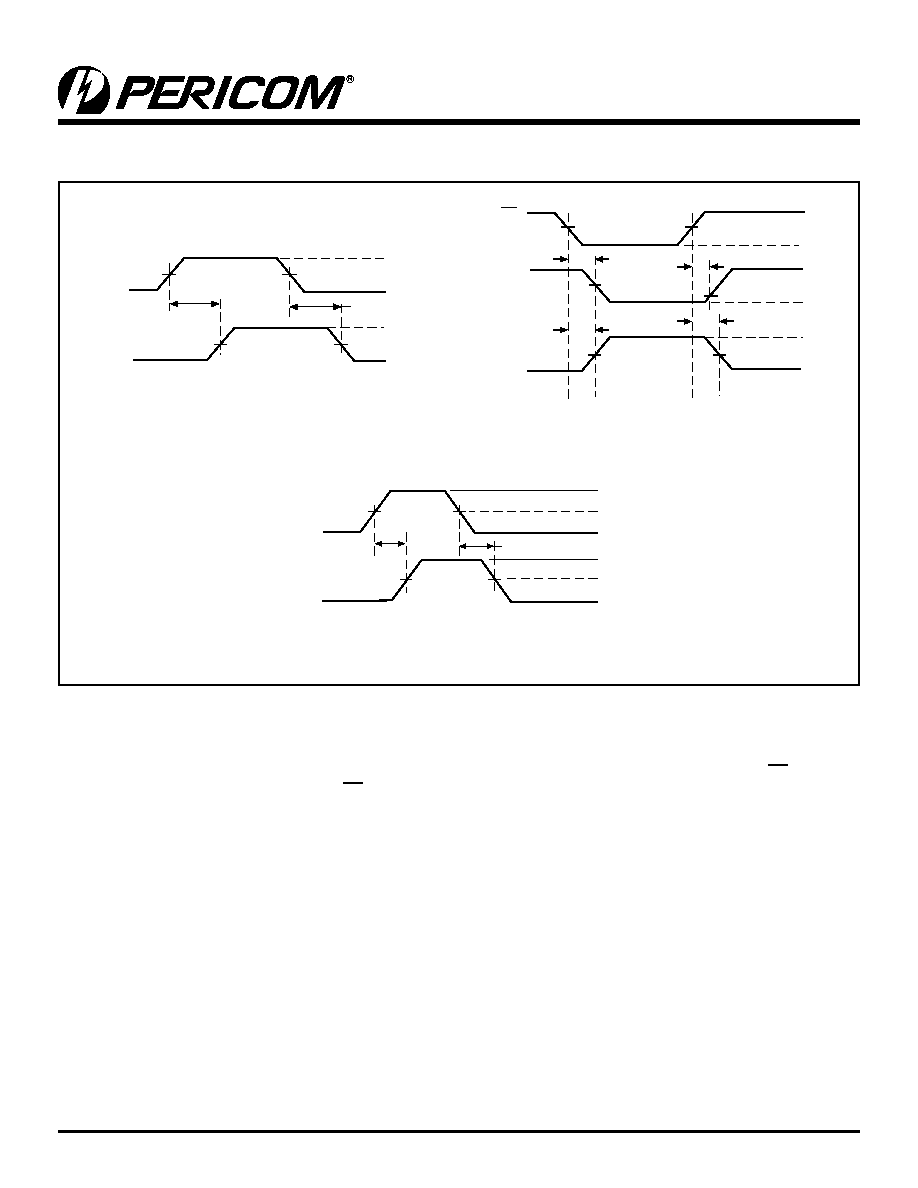

Switching Waveforms
Pulse Skew - tSK(p)
Voltage Waveforms Enable and Disable Times
Input
tPLH
2.5V
tPHL
3.5V
1.5V
Output
VOH
VOL
tPLZ
1.25V
2.5V
VOH
0V
VDD/2
tPHZ
tPZL
tPZH
Output
VOL +0.3V
VOL
VOH
VOH -0.3V
S or EN
VOL
Input
Output
tPLH
tSK(p) = I tPHL – tPLH I
tPHL
3.5V
2.5V
VOL
VOH
1.5V
Applications Information
Logic Inputs
The logic control inputs can be driven upto 3.6V regardless of the supply voltage. For example, given a +3.3V supply, EN maybe
driven LOW to 0V and HIGH to 3.6V. Driving EN Rail-to-Rail minimizes power consumption.
Power Supply-Sequencing
Proper power supply sequencing is recommended for all CMOS devices. Always apply VCC before applying signals to the input/
output or control pins.
Hot Insertion
For Datacom and Telecom applications that have ten or more volts passing through the backplane, a high voltage from the power
supply may be seen at the device input pins during hot insertion. The PI3Vxxx devices have maximum limits of 6V and 120mA for
20ns. If the power is higher or applied for a longer time or repeatedly reaches the maximum limits, the devices can be damaged.
