MC74LCX02
http://onsemi.com
5

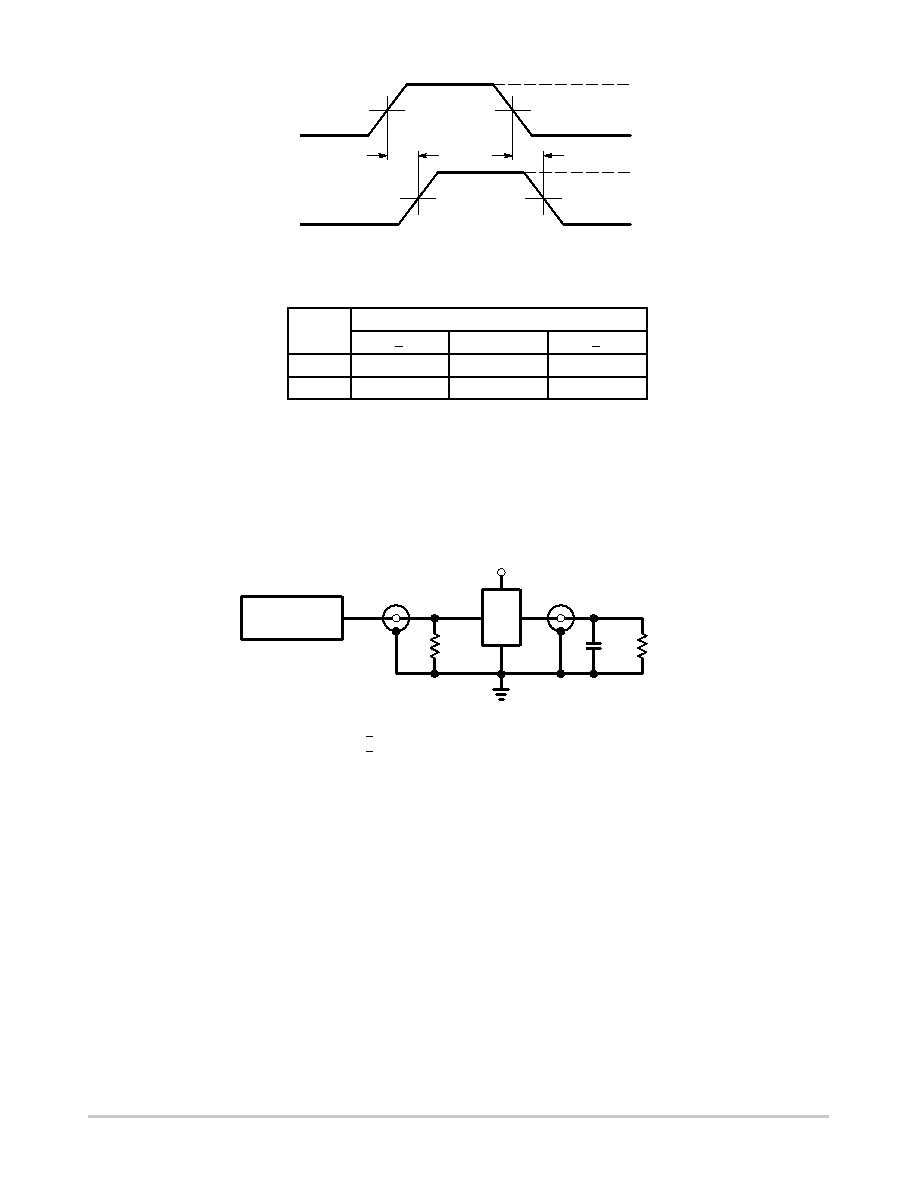

WAVEFORM 1 PROPAGATION DELAYS
tR = tF = 2.5 ns, 10% to 90%; f = 1 MHz; tW = 500 ns
Vcc
0 V
VOH
VOL
An, Bn
On
tPLH
tPHL
Vmi
Vmo
Vmi
Vmo
Vcc
Symbol
3.3 V + 0.3 V
2.7 V
2.5 V + 0.2 V
Vmi
1.5 V
Vcc/2
Vmo
1.5 V
Vcc/2
Figure 3. AC Waveforms
PULSE
GENERATOR
RT
DUT
VCC
RL
CL
CL = 50 pF at VCC = 3.3 + 0.3 V or equivalent (includes jig and probe capacitance)
CL = 30 pF at VCC = 2.5 + 0.2 V or equivalent (includes jig and probe capacitance)
RL = R1 = 500 W or equivalent
RT = ZOUT of pulse generator (typically 50 W)
Figure 4. Test Circuit
