參數資料
| 型號： | ICS8535AGI-31LFT |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 14/15頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLOCK BUFFER MUX 2:4 20-TSSOP |
| 標準包裝： | 2,500 |
| 系列： | HiPerClockS™ |
| 類型： | 扇出緩沖器（分配），多路復用器 |
| 電路數： | 1 |
| 比率 - 輸入:輸出： | 2:4 |
| 差分 - 輸入:輸出： | 無/是 |
| 輸入： | LVCMOS，LVTTL，晶體 |
| 輸出： | LVPECL |
| 頻率 - 最大： | 266MHz |
| 電源電壓： | 3.135 V ~ 3.465 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 20-TSSOP（0.173"，4.40mm 寬） |
| 供應商設備封裝： | 20-TSSOP |
| 包裝： | 帶卷 (TR) |
| 其它名稱： | 8535AGI-31LFT |
ICS8535I-31
LOW SKEW, 1-TO-4, CRYSTAL OSCILLATOR/LVCMOS-TO-3.3V LVPECL FANOUT BUFFER
ICS8535AGI-31 REVISION A JANUARY 27, 2010
8
2010 Integrated Device Technology, Inc.
Application Information
Recommendations for Unused Input and Output Pins
Inputs:
Crystal Inputs
For applications not requiring the use of the crystal oscillator input,
both XTAL_IN and XTAL_OUT can be left floating. Though not
required, but for additional protection, a 1k
resistor can be tied from
XTAL_IN to ground.
CLK Input
For applications not requiring the use of a clock input, it can be left
floating. Though not required, but for additional protection, a 1k
resistor can be tied from the CLK to ground.
LVCMOS Control Pins
All control pins have internal pull-ups or pull-downs; additional
resistance is not required but can be added for additional protection.
A 1k
resistor can be used.
Outputs:
LVPECL Outputs
All unused LVPECL outputs can be left floating. We recommend that
there is no trace attached. Both sides of the differential output pair
should either be left floating or terminated.
Crystal Input Interface
The ICS8535I-31 has been characterized with 18pF parallel resonant
crystals. The capacitor values shown in Figure 2 below were
determined using an 18pF parallel resonant crystal and were chosen
to minimize the ppm error.
These same capacitor values will tune any 18pF parallel resonant
crystal over the frequency range and other parameters specified in
this data sheet. The optimum C1 and C2 values can be slightly
adjusted for different board layouts
.

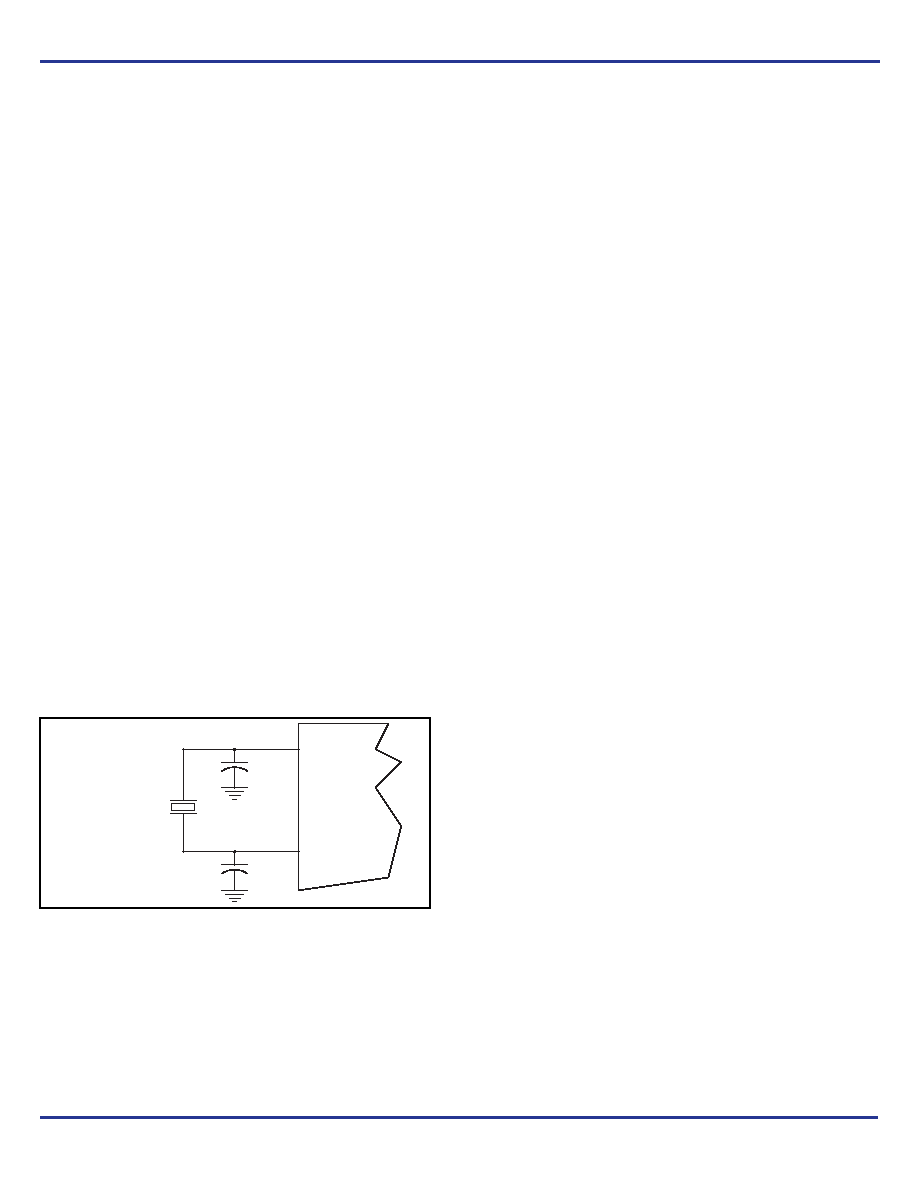

Figure 2. Crystal Input Interface
XTAL_IN
XTAL_OUT
X1
18pF Parallel Crystal
C1
18p
C2
22p
