| 型號： | ICS85310AYI-21LN |
| 廠商： | IDT, Integrated Device Technology Inc |
| 文件頁數： | 12/16頁 |
| 文件大?。?/td> | 0K |
| 描述： | IC CLK BUFFER 1:5 700MHZ 32-LQFP |
| 標準包裝： | 250 |
| 系列： | HiPerClockS™ |
| 類型： | 扇出緩沖器（分配） |
| 電路數： | 2 |
| 比率 - 輸入:輸出： | 1:5 |
| 差分 - 輸入:輸出： | 是/是 |
| 輸入： | HCSL，LVDS，LVHSTL，LVPECL，SSTL |
| 輸出： | ECL，LVPECL |
| 頻率 - 最大： | 700MHz |
| 電源電壓： | 2.375 V ~ 3.8 V |
| 工作溫度： | -40°C ~ 85°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 32-LQFP |
| 供應商設備封裝： | 32-TQFP（7x7） |
| 包裝： | 托盤 |
| 其它名稱： | 85310AYI-21LN |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁當前第12頁第13頁第14頁第15頁第16頁
85310AYI-21
www.idt.com
REV. E AUGUST 13, 2010
5
ICS85310I-21
LOW SKEW, DUAL, 1-TO-5
DIFFERENTIAL-TO-2.5V/3.3V ECL/LVPECL FANOUT BUFFER

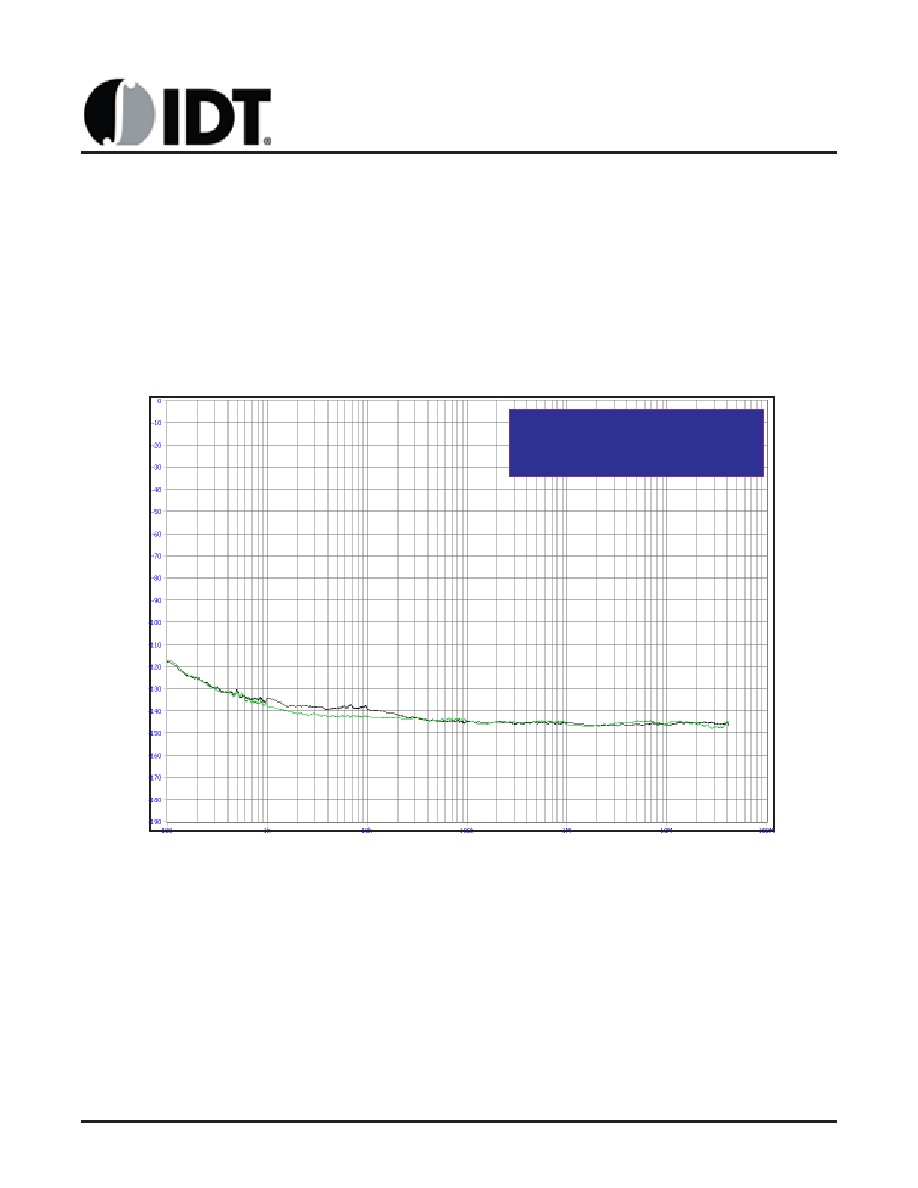

ADDITIVE PHASE JITTER
Additive Phase Jitter, RMS
@ 155.52MHz = <0.13ps typical
0
-10
-20
-30
-40
-50
-60
-70
-80
-90
-100
-110
-120
-130
-140
-150
-160
-170
-180
-190
100
1k
10k
100k
1M
10M
100M
The spectral purity in a band at a specific offset from the funda-
mental compared to the power of the fundamental is called the
dBc Phase Noise. This value is normally expressed using a
Phase noise plot and is most often the specified plot in many
applications. Phase noise is defined as the ratio of the noise
power present in a 1Hz band at a specified offset from the fun-
damental frequency to the power value of the fundamental. This
ratio is expressed in decibels (dBm) or a ratio of the power in
As with most timing specifications, phase noise measurements
have issues. The primary issue relates to the limitations of the
equipment. Often the noise floor of the equipment is higher than
the noise floor of the device. This is illustrated above. The de-
the 1Hz band to the power in the fundamental. When the re-
quired offset is specified, the phase noise is called a
dBc value,
which simply means dBm at a specified offset from the funda-
mental. By investigating jitter in the frequency domain, we get a
better understanding of its effects on the desired application over
the entire time record of the signal. It is mathematically possible
to calculate an expected bit error rate given a phase noise plot.
vice meets the noise floor of what is shown, but can actually be
lower. The phase noise is dependant on the input source and
measurement equipment.
OFFSET FROM CARRIER FREQUENCY (HZ)
SSB
P
HASE
N
OISE
dBc/H
Z
