January 1995
2
Philips Semiconductors
Product specification
14-stage binary counter
HEF4020B
MSI
DESCRIPTION
The HEF4020B is a 14-stage binary ripple counter with a
clock input (CP), an overriding asynchronous master reset
input (MR) and twelve fully buffered outputs (O
0
, O
3
to
O
13
). The counter advances on the HIGH to LOW
transition of CP. A HIGH on MR clears all counter stages
and forces all outputs LOW, independent of the state of
CP. Each counter stage is a static toggle flip-flop. A feature
of the HEF4020B is: high speed (typ. 35 MHz at
V
DD
= 15 V).

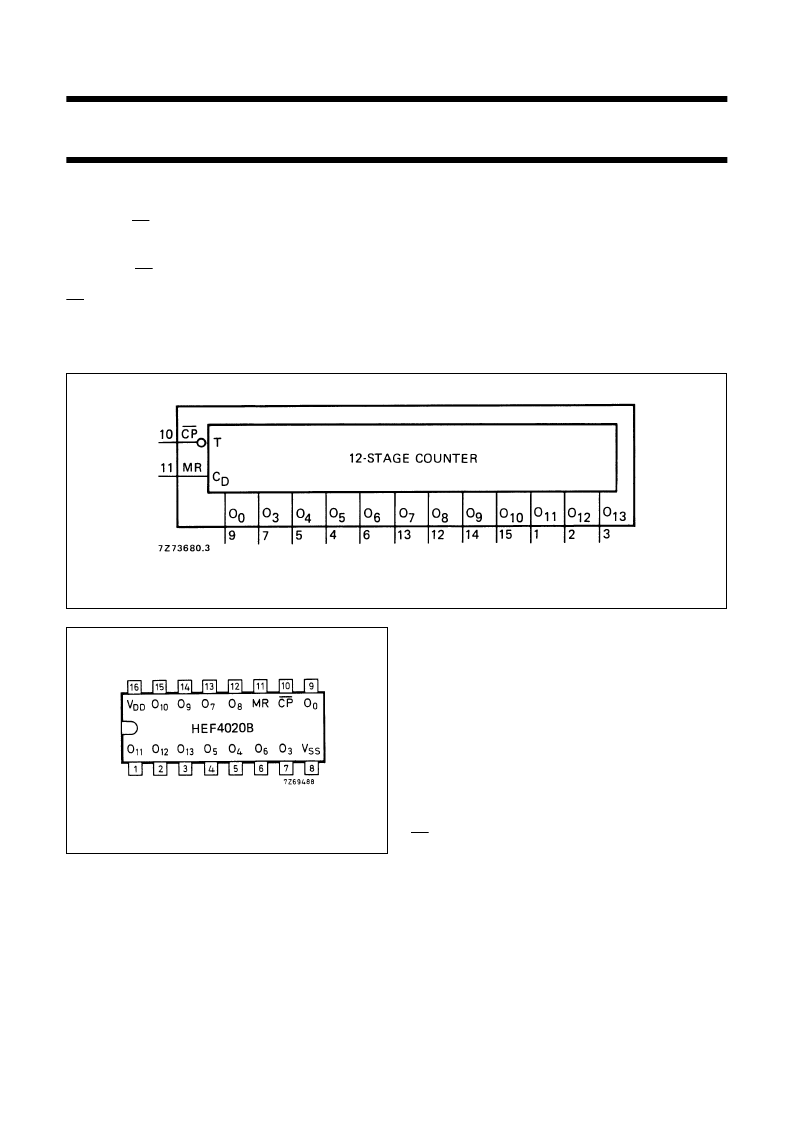

Fig.1 Functional diagram.
Fig.2 Pinning diagram.
PINNING
FAMILY DATA, I
DD
LIMITS category MSI
See Family Specifications
HEF4020BP(N):
16-lead DIL; plastic
(SOT38-1)
16-lead DIL; ceramic (cerdip)
(SOT74)
16-lead SO; plastic
(SOT109-1)
HEF4020BD(F):
HEF4020BT(D):
( ): Package Designator North America
CP
clock input (HIGH to LOW edge
triggered)
master reset input (active HIGH)
parallel outputs
MR
O
0
, O
3
to O
13
相關PDF資料
PDF描述
HEF4024B 7-stage binary counter(7級二進制計數器(MSI))
HEF4040B 12-stage binary counter(12級二進制計數器)
HEF4041B Quadruple true/complement buffer
HEF4041BD Quadruple true/complement buffer
HEF4041BN Quadruple true/complement buffer
相關代理商/技術參數
參數描述
HEF4020B_08 制造商:PHILIPS 制造商全稱:NXP Semiconductors 功能描述:14-stage binary counter
HEF4020BD 制造商:PHILIPS 制造商全稱:NXP Semiconductors 功能描述:14-stage binary counter
HEF4020BF 制造商:PHILIPS 制造商全稱:NXP Semiconductors 功能描述:14-stage binary counter
HEF4020BN 制造商:PHILIPS 制造商全稱:NXP Semiconductors 功能描述:14-stage binary counter
HEF4020BP 制造商:NXP Semiconductors 功能描述:IC 4000 LOCMOS LOGIC 制造商:NXP Semiconductors 功能描述:IC, 4000 LOCMOS LOGIC 制造商:NXP Semiconductors 功能描述:IC, 4000 LOCMOS LOGIC; Counter Type:Binary; Clock Frequency:35MHz; Count Maximum:14; Supply Voltage Min:4.5V; Supply Voltage Max:15.5V; Logic Case Style:DIP; No. of Pins:16; Operating Temperature Min:-40C; Operating Temperature ;RoHS Compliant: Yes
