EH1300ETTTS-12.288M

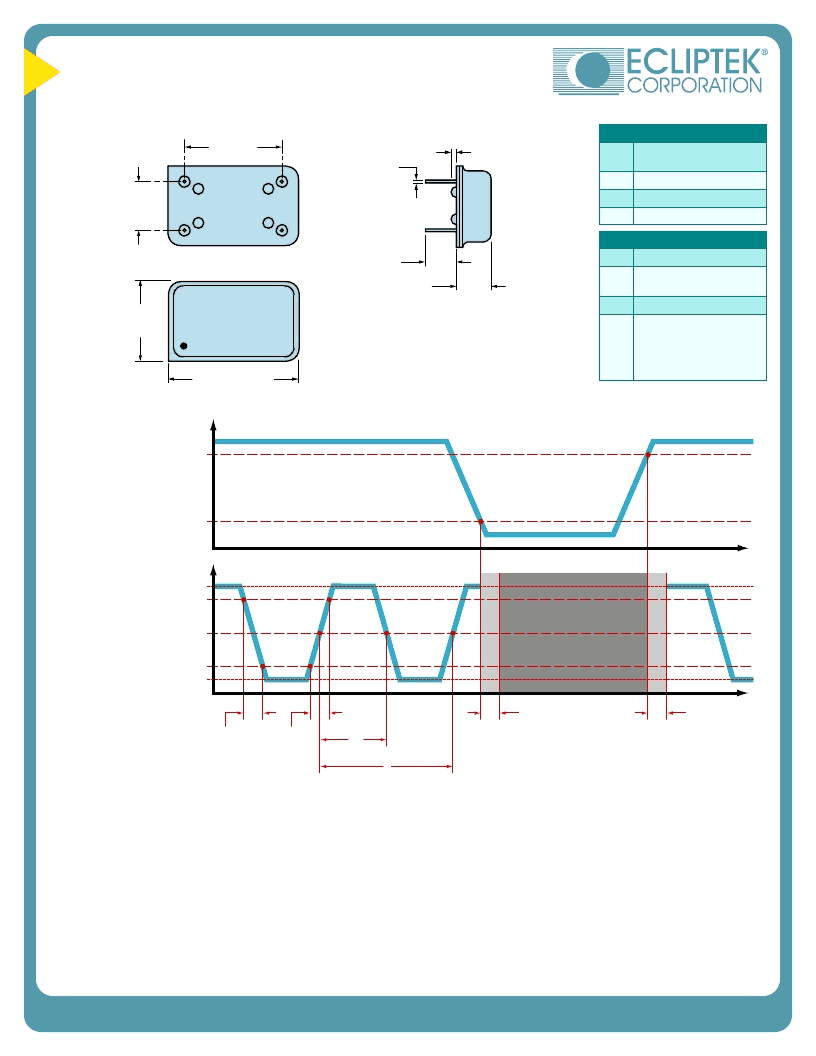

MECHANICAL DIMENSIONS (all dimensions in millimeters)
15.240
±0.203
MARKING
ORIENTATION
7.620
±0.203
13.2
MAX
20.8 MAX
1
7
8
14
DIA 0.457
±0.100 (X4)
5.08 MIN
5.08 MAX
0.9 MAX
PIN
1
CONNECTION
Tri-State (High
Impedance)
Ground/Case Ground
Output
Supply Voltage
7
8
14
LINE MARKING
1
ECLIPTEK
2
EH13TS
EH13=Product Series
3
12.288M
4
XXYZZ
XX=Ecliptek Manufacturing
Code
Y=Last Digit of the Year
ZZ=Week of the Year
OUTPUT DISABLE
(HIGH IMPEDANCE
STATE)
OUTPUT WAVEFORM & TIMING DIAGRAM
V
OH
V
OL
80% of Waveform
50% of Waveform
20% of Waveform
Fall
Time
Rise
Time
T
W
T
Duty Cycle (%) = T
W
/T x 100
V
IH
V
IL
t
PLZ
t
PZL
C
T
www.ecliptek.com | Specification Subject to Change Without Notice | Rev C 3/11/2011 | Page 2 of 6
