參數資料
型號： ADAU1590ACPZ-RL7
廠商： Analog Devices Inc
文件頁數： 14/24頁
文件大?。?/td> 0K
描述： IC AMP AUDIO PWR 48LFCSP
產品變化通告： ADAU1513,1590 Discontinuation 09/Apr/2012
標準包裝： 750
類型： D 類
輸出類型： 2 通道（立體聲）
在某負載時最大輸出功率 x 通道數量： 15.5W x 2 @ 4 歐姆
電源電壓： 9 V ~ 18 V
特點： 消除爆音，靜音，待機，熱保護
安裝類型： 表面貼裝
供應商設備封裝： 48-LFCSP-VQ（7x7）
封裝/外殼： 48-VFQFN 裸露焊盤，CSP
包裝： 帶卷 (TR)
ADAU1590
Rev. 0 | Page 21 of 24
APPLICATIONS INFORMATION
06
67
3-
04
6
XT
I
XT
O
DG
ND
PG
N
D
DV
DD
AV
DD
AG
ND
VREF
SLC_TH
PV
D
PVDD
3.3V
OUTL–
OUTR–
OUTL+
MO
/ST
TE
S
T1
OTW
TE
S
T
3
OUTR+
TE
S
T1
3
TE
S
T1
2
AINR
AINL
TE
S
T9
TE
S
T8
MUTE
STDN
ERR
470F
100nF
1F
100nF
24.576MHz
CRYSTAL OR
RESONATOR
TE
S
T0
SYSTEM LOGIC
MICROCONTROLLER
ANALOG
INPUT RIGHT
100k
R3
2.2F
4.7F
100nF
ANALOG
INPUT LEFT
100k
2.2F
L2
L1
C1
C2
L4
L3
C3
C4
ADAU1590

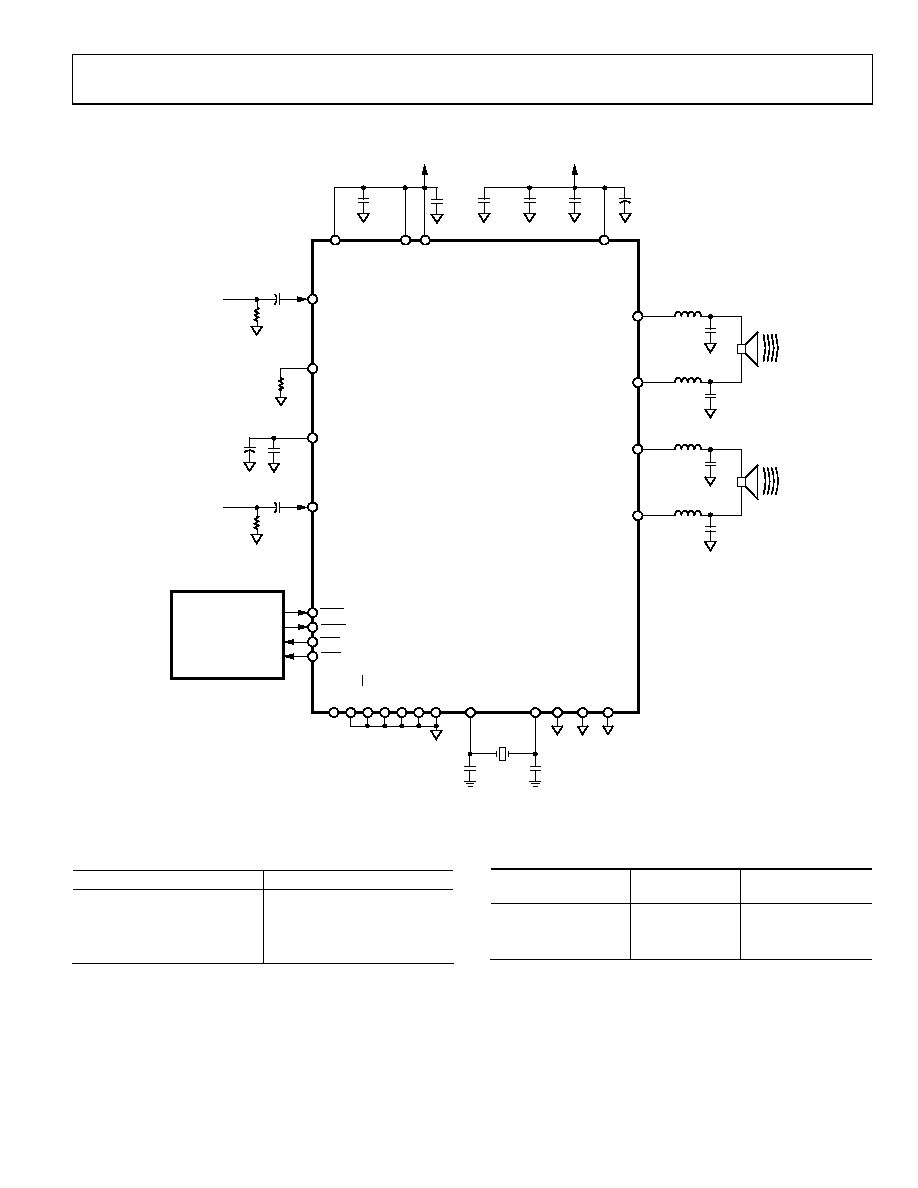

Figure 46. Typical Stereo Application Circuit
Table 11. R3—Slicer Threshold Resistor
VTH (V)
R3 (kΩ)
1.1
24.9
1.17
20.5
1.24
16.5
1.32
12.4
Table 12. Output Filter Component Values
Load Impedance (Ω)
Inductance
L1 to L4 (μH)
Capacitance
C1 to C4 (μF)
4
10
1.5
6
15
1
8
22
0.68
