產品信息

LT6911UXE描述：

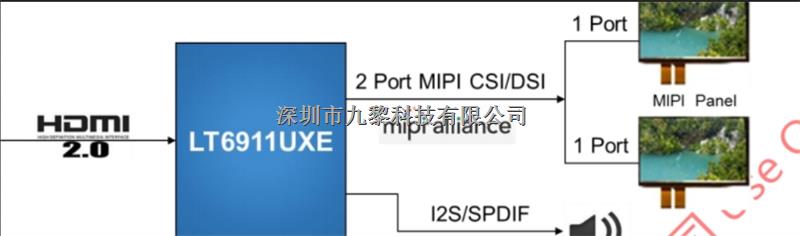

LT6911UXE是一款高性能HDMI2.0到MIPI DSI/CSI轉換器，可用于VR、智能手機和顯示器應用。HDMI2.0輸入支持高達6Gbps的數據速率，這為60Hz的視頻提供了足夠的帶寬。同時，還支持HDCP2.3進行數據解密。對于MIPI DSI/CSI輸出，LT6911UXE具有可配置的單端口或雙端口MIPI DSI/CSI，1高速時鐘通道和1~4高速數據通道，最大2.5Gbps/車道，可支持高達20Gbps的總帶寬。LT6911UXE支持突發模式DSI視頻數據傳輸，也支持靈活的視頻數據映射路徑。有兩個數字音頻輸出接口，I2S和SPDIF。I2S接口支持2-ch LPCM，SPDIF接口支持2-ch LPCM或壓縮音頻，兩者的最大值均為192 kHz的采樣率。該設備能夠自動操作，由集成的嵌入式微處理器使用SPI閃存進行固件存儲。系統控制也可以通過配置I2C從屬接口來實現。
HDMI2.0接收器：

?符合HDMI2.0b，HDMI1.4和DVI1.0

?符合HDCP2.3和HDCP1.4

?數據率6Gbps

?自適應接收器均衡

?AC偶能力

?支持4k@60Hz

?支持深顏色： 8/10/12 bpc

?支持CEC

?HDR支持

?支持TMDS解擾EMI/RFI減少

?支持SCDC?5V公差DDC/HPD I/Os

?集成EDID陰影

單/雙端口MIPI DSI/CSI發射機：

?兼容DCS1.1、D-PHY1.2和DSI1.3和CSI-2 1.3

?1/2可配置端口

?1時鐘通道和1/2/3/4可配置數據通道，每個端口?80Mbps~2。5Gbps每數據通道

?可編程發射器擺動和預強調

?支持車道交換（任意）和極性反轉（獨立）

?3D支持：兩個端口同時傳輸替代像素

?DSI支持突發模式和非突發模式

?DSI支持16/20/24位YCbCr4：2：2：2,24/30位RGB，12位YCbCr4：2：0，CSI支持RGB888/666，YUV422 8/10位

?最大64像素重疊為每個半

?視頻流復制模式為每個端口

數字音頻輸出：
?I2S接口支持2通道音頻，采樣率32~192 kHz，采樣大小16~24位
?SPDIF接口支持PCM，杜比數字，DTS數字音頻，高達192 kHz幀率
?IEC60958或IEC61937兼容
2. General Description
The LT6911UXE is a high performance HDMI2.0 to MIPI
DSI/CSI converter for VR, Smart phone, Display
applICations.
The HDMI2.0 input supports data rate up to 6Gbps which
provides sufficient bandwidth for 4k@60Hz video. Also
HDCP2.2 is supported for data decryption.
For MIPI DSI/CSI output, LT6911UXE features
configurable single-port or dual-port MIPI DSI/CSI with 1
high-speed clock lane, and 1~4 high-speed data lanes
operating at maximum 2.5Gbps/lane, which can support a
total bandwidth of up to 20Gbps. LT6911UXE supports
burst mode DSI video data transferring, also supports
flexible video data mapping path.Two digital audio output
interfaces are available, I2S and SPDIF. The I2S interface
supports 2-ch LPCM and the SPDIF interface supports
2-ch LPCM or compressed audio, both at maximum
192kHz sample rate.
3. Applications
? Mobile system
? Display
? VR
九黎科技可提供全套開發資料：規格書，電路圖，DEMO,在線與原廠技術支持溝通推薦更適合客戶的解決方案等等，能滿足系統廠商不同的設計要求，歡迎廣大客戶來電咨詢，可提供樣品和含稅13%！代理產品，每一片芯片都有原廠來貨證明，杜絕一切假貨后顧之憂，讓您的用料更加放心可靠！聯系電話: 86-0755-82714294/18171547226（微信同號）
傳真: 86-0755-82737072
聯系人：向華 QQ: 2981967693
Email：sherryyh@foxmail.com 地址：深圳市寶安區沙井后亭全至科技園科創大廈9E
iuli Technology can provide a full set of development materials: specifications, circuit diagrams, demos, online technical support communication with the original factory, and recommendations for solutions that better suit customers’ needs. We welcome inquiries from customers and can provide samples with 13% tax included! As an agent, each chip comes with a factory certificate to eliminate any concerns about counterfeit goods and ensure that your materials are more reliable. Contact us at: Telephone: 86-0755-82714294/18171547226 (WeChat available) Fax: 86-0755-82737072 Contact: Xiang Hua QQ: 2981967693 Email: sherryyh@foxmail.com
　
